Voyants
|
|
|
Traduction de la notice originale
|
|
Voyants
|
|
|
Traduction de la notice originale
|
|

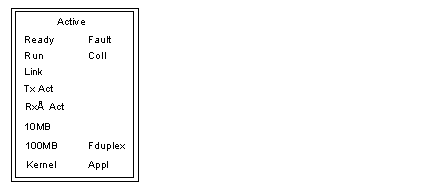

Voyant
|
Couleur
|
Description
|
|
Active
|
Vert
|
Indique que l'embase est configurée.
|
|
Ready
|
Vert
|
Indique que le module est en bon état de fonctionnement.
|
|
Fault
|
Rouge
|
S'il clignote, des collisions Ethernet se produisent.
|
|
Run
|
Vert
|
Clignote pour indiquer un code de diagnostic, comme l'explique la section "Etat du voyant d'exécution (Run)" (ci-dessous).
|
|
Coll
|
Rouge
|
S'il clignote, des collisions Ethernet se produisent.
|
|
Link
|
Vert
|
Allumé quand la liaison Ethernet est active.
|
|
Tx Act
|
Vert
|
Clignote pour indiquer une transmission Ethernet.
|
|
Rx Act
|
Vert
|
Clignote pour indiquer une réception Ethernet.
|
|
Kernel
|
Orange
|
Allumé en mode noyau.
|
|
10 Mo
|
Vert
|
Allumé quand le module est connecté à un réseau 10 Mégabits.
|
|
100 Mo
|
Vert
|
|
|
Duplex intégral
|
Allumé quand Ethernet fonctionne en mode bi-directionnel (full duplex).
|
|
|
Appl
|
Vert
|
S'allume s'il existe une entrée dans le journal des blocages fatals.
|
|
Etat du voyant
|
État
|
|---|---|
|
Allumé (continu)
|
Fonctionnement normal Le module de communication NOE est prêt à communiquer avec le réseau.
|
|
Nombre de clignotements par séquence
|
|
|
un
|
Inutilisé
|
|
deux
|
Inutilisé
|
|
trois
|
Pas de liaison : le câble réseau n'est pas connecté ou est défectueux
|
|
quatre
|
Adresse IP redondante : le module restera hors ligne.
|
|
cinq
|
Pas d'adresse IP : le module essaie d'obtenir une adresse IP auprès d'un serveur BOOTP.
|
|
six
|
L'adresse IP par défaut est utilisée.
|
|
sept
|
Absence d'exécutable NOE valide.
|
