Fonction
Le module Ethernet 10/100 140 NOE 771 10 Quantum est le dernier modèle de la gamme de modules TCP/IP Ethernet Quantum conçus pour permettre la communication entre un automate programmable Quantum et des équipements sur un réseau Ethernet.
Illustration

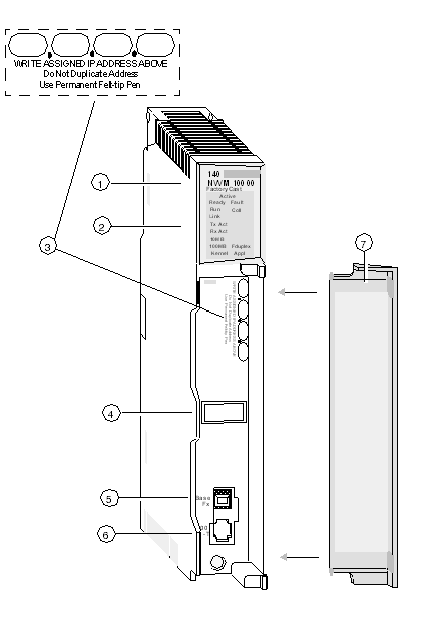

La figure ci-dessous montre la face avant du module Ethernet NOE 771 10.
1
Numéro du modèle, description du module, code couleur
2
Voyants
3
Zone d'inscription de l'adresse IP
4
Étiquette d’adresse globale
5
Connecteur de câble MT-RJ 100 Base Fx
6
Connecteur de câble RJ-45 10/100 Base-T
7
Trappe amovible
Composants du panneau avant
Le panneau avant du module NOE 771 10 contient le marquage d'identification, le code couleur et les voyants. Une zone d'inscription de l'adresse IP (Internet Protocol), une étiquette d'adresse globale et deux connecteurs de câble Ethernet sont situés au dos de la trappe amovible du panneau avant.
Le tableau ci-dessous décrit les composants du panneau avant illustrés sur la vue de face.
Composant
Description
Panneau des voyants
Indique l'état de fonctionnement du module, ainsi que les réseaux de communication Modbus et à fibre optique auxquels il est connecté. (Voir le paragraphe Voyants dans ce guide en ligne.)
Zone d'inscription de l'adresse IP
Zone d'inscription pour noter l'adresse IP affectée au module.
Étiquette d’adresse globale
Indique l'adresse MAC Ethernet globale du module, définie à l'usine.
Connecteur 100 BASE-FX
Fournit une prise MT-RJ pour la connexion à un câble Ethernet à fibre optique de 100 mégabits.
Connecteur 10/100BASE-T
Fournit une prise RJ-45 pour la connexion à un câble Ethernet blindé à paire torsadée.
