Déclaration des variables dérivées

Présentation

C'est une procédure en 2 étapes

Création du type de résultat

Pour créer les variables dérivées, il faut créer le type de résultat. Procédez comme suit pour cela :

Etape	Action
1	Dans le Navigateur de projet/Types de données dérivées, faites un double-clic sur le dossier pour ouvrir la fenêtre.

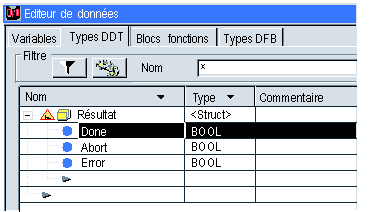

2	Tapez "Result" dans le nom et conservez le type Struct. Un nouveau type de données Result est en cours de création (illustré par l'icône de travailleur)
3	Développez la structure et ajoutez les éléments (Done, Abort, Error).
4	L'icône de travailleur disparaît lors de l'utilisation de la commande de type d'analyse ou lors de la prochaine génération de l'application.

Créez les variables dérivées utilisées pour cette application

Le tableau ci-dessous présente les détails des variables dérivées utilisées dans l'application.

Variable	Type	Définition
Approach_Result	Résultat	Tableau d'état d'approche
Pushing_Result	Résultat	Tableau d'état de poussée
SortIngOperation_Result	Résultat	Tableau avec l'état de l'opération de tri

L'écran présente les variables d'application créées à l'aide de l'éditeur de données :

NOTE : Cliquez sur

devant la variable dérivée Approach_Result pour développer la liste des objets d'E/S.
