Ecran de mise au point pour le module PTO BMX MSP 0200

Présentation

Cette section présente l'écran de mise au point pour le module PTO BMX MSP 0200. L'écran de mise au point d'un module n'est accessible qu'en mode connecté.

Illustration

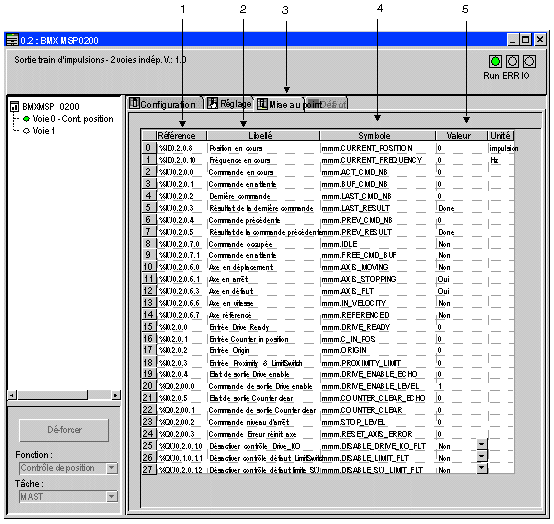

Voici l'écran de mise au point pour le module PTO BMX MSP 0200 :

Description de l'écran

Le tableau ci-dessous présente les différents éléments de l'écran :

Numéro	Elément	Fonction
1	Champ Référence	Ce champ contient l'adresse de la variable dans l'application. Il ne peut pas être modifié.
2	Champ Libellé	Ce champ contient le nom de chaque variable configurable. Il ne peut pas être modifié.
3	Onglet	L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est le mode mise au point.
4	Champ Symbole	Ce champ contient la mnémonique de la variable. Il ne peut pas être modifié.
5	Champ Valeur	Ce champ contient une liste déroulante avec toutes les valeurs possibles. Si ce champ ne contient aucune liste déroulante (pas de flèche vers le bas), il affiche simplement la valeur courante de la variable.
