Ecran de réglage pour le module PTO BMX MSP 0200
Traduction de la notice originale
A propos de nous
Présentation
Cette section présente l'écran de réglage pour le module PTO BMX MSP 0200.
Illustration

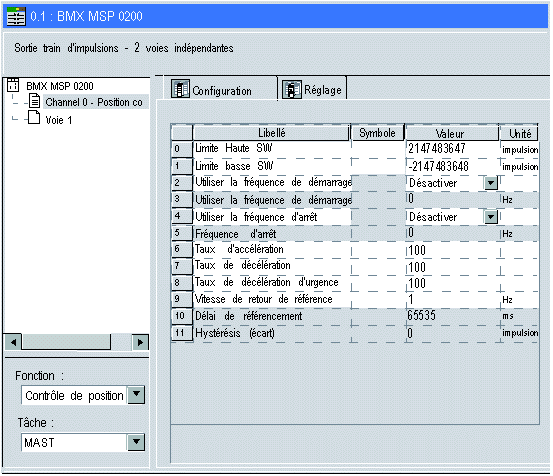

La figure ci-dessous présente l'écran de réglage hors ligne pour le module PTO BMX MSP 0200 en mode de contrôle de position :

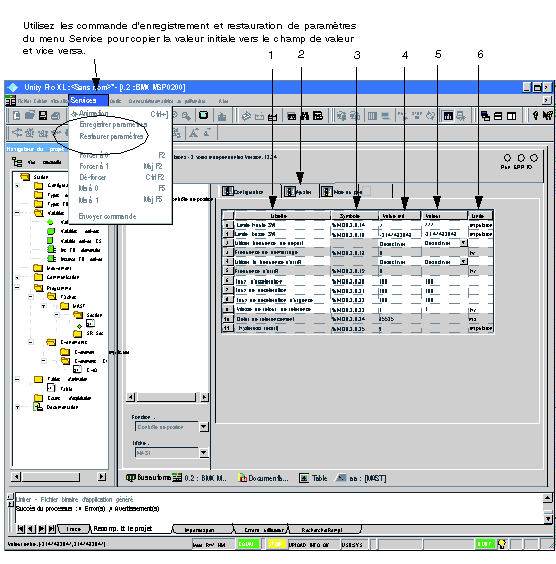

La figure ci-dessous présente l'écran de réglage en ligne pour le module PTO BMX MSP 0200 en mode de contrôle de position :
Description de l'écran
Le tableau ci-dessous présente les différents éléments de l'écran :
Numéro
Elément
Fonction
1
Champ Libellé
Ce champ contient le nom de chaque variable réglable. Ce champ ne peut pas être modifié.
2
Onglet
L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est le mode réglage.
3
Champ Symbole
Ce champ contient la mnémonique de la variable. Ce champ ne peut pas être modifié.
4
Champ Valeur initiale
Ce champ affiche la valeur de la variable qui a été réglée dans la colonne "valeur" en mode hors ligne.
5
Champ Valeur
La fonction de ce champ dépend du mode dans lequel l'utilisateur travaille :
  • en mode hors ligne : la valeur initiale de la variable peut être réglée.
  • en mode en ligne : la valeur en cours de la variable peut être affichée et réglée.
La modification d'une variable impose une action de validation.
6
Champ Unité
Ce champ contient l'unité de chaque variable configurable. Ce champ ne peut pas être modifié.
