Lorsqu'un projet est créé sans cartes d'entrée, cartes de sortie ou supervision, l'écran d'exploitation de Control Expert (associé à des bits et des mots non affectés) permet d'assurer la mise au point initiale du programme.
Dans cet exemple, l’écran d’exploitation est utilisé pour :
-
afficher les données de réglage,
-
écrire de nouveaux paramètres de réglage,
-
envoyer une commande,
-
afficher les données d'état,
-
arrêter le programme,
-
corriger les erreurs d'axe.

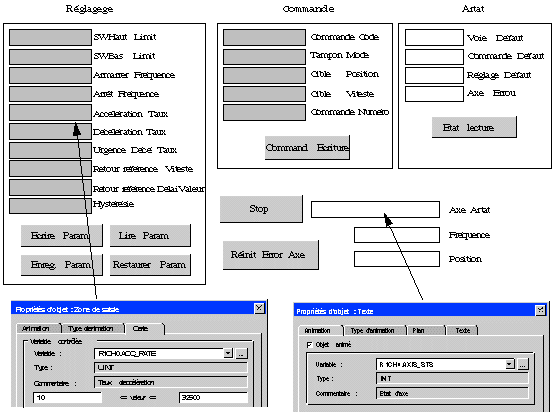

La représentation ci-dessous symbolise l’exemple d’exploitation permettant de contrôler l'axe et de spécifier les variables à affecter aux objets (bouton-poussoir, voyant et texte) :
