Utilisation des données via les tables d'animation
Traduction de la notice originale
A propos de nous
Présentation
La table d'animation est l'outil de base de Control Expert pour visualiser et forcer l'état des variables.
NOTE : Control Expert offre également un outil graphique appelé Ecrans d'exploitation, conçu pour faciliter l'utilisation de l'application.

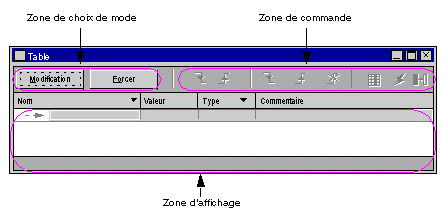

Une table d'animation comporte les trois zones suivantes :
Table d'animation :
Création d'une table d'animation
Le tableau ci-dessous présente la procédure de création d’une table d’animation :
Etape
Action
1
Dans le Navigateur du projet, cliquez avec le bouton droit sur le répertoire Tables d’animation.
Résultat : le menu contextuel s'affiche.
2
Sélectionnez Nouvelle table d’animation.
Résultat : une fenêtre de propriétés de table s’affiche.
3
Cliquez sur OK pour créer la table, qui reçoit un nom par défaut.
Résultat : la table d’animation s’affiche.
Ajout de données dans la table d’animation
Le tableau ci-dessous présente la procédure de création des données à visualiser ou à forcer dans la table d’animation :
Etape
Action
1
Dans la fenêtre Table, cliquez sur la ligne vide de la colonne Nom.
2
Il existe deux moyens possibles d'ajouter des données :
  • saisissez directement le nom de la variable ;
  • cliquez sur l’icône pour afficher la fenêtre de sélection d’instance afin de sélectionner la variable.
3
Saisissez ou sélectionnez la variable R1CH0 et développez-la.

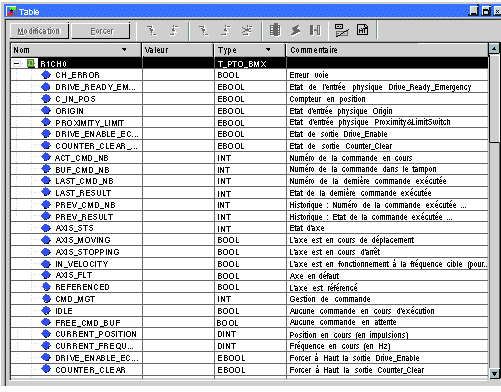

Résultat : la table d’animation se présente comme suit :
