Montage du bornier BMX FTB 2800/2820
Traduction de la notice originale
A propos de nous
Présentation
Les modules PTO BMX MSP 0200 requièrent l'insertion du bornier 28 broches de type BMX FTB 2800/2820 à l'avant du module. Ces opérations de montage et démontage sont détaillées ci-après.
Embouts et cosses
Chaque bornier peut recevoir :
NOTE : Si vous utilisez un câble toronné, Schneider Electric recommande vivement d'utiliser des ferrules à installer à l'aide d'un outil de sertissage.
Description des borniers 28 broches
Le tableau suivant indique le type de fil adapté à chaque bornier et la plage de la jauge correspondante, les contraintes de câblage et le couple de serrage :
Borniers à cage
BMX FTB 2800
Borniers à ressorts
BMX FTB 2820
Représentation
1 conducteur solide
  • AWG : 22...18
  • mm2 : 0,34...1
  • AWG : 22...18
  • mm2 : 0,34...1
2 conducteurs solides
Possible uniquement avec ferrule double :
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
Possible uniquement avec ferrule double :
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
1 câble toronné
  • AWG : 22...18
  • mm2 : 0,34...1
  • AWG : 22...18
  • mm2 : 0,34...1
2 câbles toronnés
Possible uniquement avec ferrule double :
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
Possible uniquement avec ferrule double :
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
1 câble toronné avec ferrule
  • AWG : 22...18
  • mm2 : 0,34...1
  • AWG : 22...18
  • mm2 : 0,34...1
2 câbles toronnés avec ferrule double
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
  • AWG : 2 x 24...20
  • mm2 : 2 x 0,24...0,75
Taille minimale des fils des câbles toronnés en l'absence de ferrule
  • AWG : 30
  • mm2 : 0,0507
  • AWG : 30
  • mm2 : 0,0507
Contraintes de câblage
Les borniers à cage sont munis d'une empreinte acceptant :
  • les tournevis plats de 3 mm de diamètre.
Les borniers à cage ont des vis captives. Ils sont livrés vis desserrées.
Le câblage des fils s'effectue en exerçant une pression sur le bouton situé à côté de chaque broche.
Pour appuyer sur le bouton, utilisez un tournevis plat d'un diamètre maximal de 3 mm.
Couple de serrage sur vis
0,4 N•m (0,30 lb-ft)
Non applicable
DANGER
RISQUE D'ELECTROCUTION
Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation du bornier 28 broches
ATTENTION
BORNIER MAL FIXE AU MODULE
Respectez les instructions pour fixer le bornier au module.
Vérifiez que toutes les vis sont serrées.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

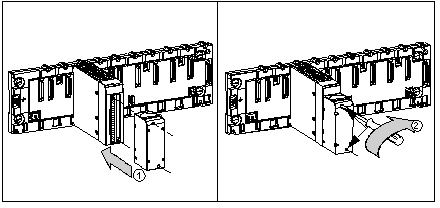

Le tableau ci-dessous présente la procédure de montage du bornier 28 broches sur un module PTO BMX MSP 0200 :
Procédure de montage :
Etape
Action
1
Le module étant en place sur le rack, installez le bornier en insérant le codeur du bornier (partie inférieure arrière) sur le codeur du module (partie inférieure avant), comme représenté ci-dessus.
2
Fixez le bornier au module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier.
Couple de serrage : 0,4 N•m (0,29 lb•ft).

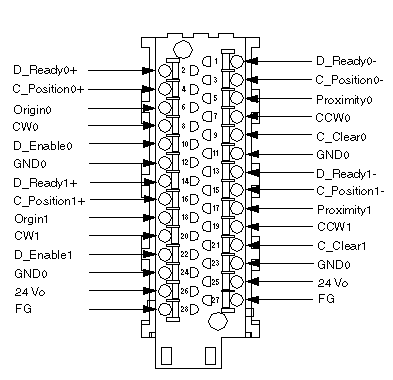

Agencement du bornier 28 broches
Le bornier est agencé comme suit :
ATTENTION
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT
Suivez les instructions de câblage, montage et installation.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
