Montage du module BMX MSP 0200 PTO
Traduction de la notice originale
A propos de nous
Présentation
Le module BMX MSP 0200 PTO est alimenté par le bus de rack. Le module lui-même peut être installé ou retiré sans arrêter l'alimentation du rack.
Les opérations de montage (installation, montage et démontage) sont détaillées ci-après.
Précautions d'installation
Les modules PTO peuvent être installés dans toutes les positions sur le rack, exceptées les deux premières (PS et 00), réservées respectivement au module d'alimentation du rack et au processeur. L'alimentation est fournie par le bus de fond de rack (3,3 V et 24 V).
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur le rack.
DANGER
RISQUE D'ELECTROCUTION
  • Coupez la tension des capteurs et des pré-actionneurs avant de brancher ou de débrancher le bornier sur le module.
  • Retirez le bornier avant de brancher ou débrancher le module du rack.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation

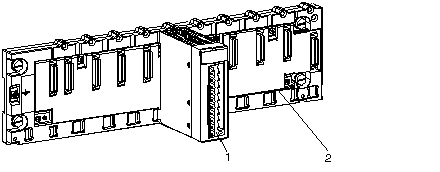

La figure ci-dessous représente un module PTO monté dans le rack :
Le tableau suivant décrit les différents éléments de l'assemblage ci-dessus :
Numéro
Description
1
Module BMX MSP 0200 PTO
2
Rack standard
Installation du module sur le rack
Le tableau ci-après présente la procédure de montage des modules BMX MSP 0200 PTO sur le rack :
Etape
Action
Illustration
1
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
NOTE : Avant de positionner les ergots, veillez à retirer le cache de protection.
Etapes 1 et 2
2
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
3
Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.
Couple de serrage : 0,4...1,5 N•m (0.30...1.10 lbf-ft)
Etape 3
