Générateur de fréquence

Description

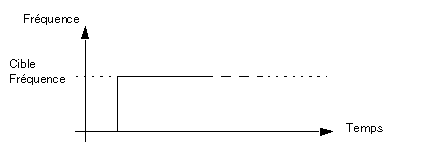

La voie PTO fournit un signal de sortie d'impulsion à une fréquence donnée.

Entrées/Sorties physiques

Entrée/sortie	Description
Entrée Drive_Ready&Emergency (facultatif)	La sortie d'impulsion est générée tant qu'un courant traverse l'entrée Drive_Ready&Emergency.
Entrée Proximity&LimitSwitch (facultatif)	Utilisé comme un signal LimitSwitch.
Sortie Drive_Enable	Permet de se connecter à l'entrée correspondante du variateur. Active le variateur lorsqu'elle est sélectionnée. Cette sortie est commandée directement par un objet de commande implicite (%Qr.m.c.0).

Paramètres de configuration

Paramètre	Valeurs valides
Mode de sortie du PTO	Valeur 0 : Impulsion + Direction (valeur par défaut) Valeur 1 : CW / CCW Valeur 2 : Phases A/B Valeur 3 : Impulsion + Direction - Inversion Valeur 4 : CW / CCW - Inversion Valeur 5 : Phases A/B - Inversion

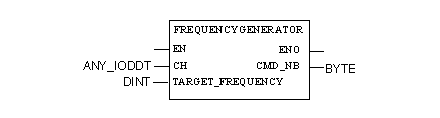

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

AVERTISSEMENT

COMPORTEMENT INATTENDU DE L'APPLICATION - COMMANDE ENVOYEE A CHAQUE CYCLE D'AUTOMATE

Les commandes sont envoyées à chaque automate si EN est réglé sur 1.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Représentation en IL

Représentation :

FREQUENCYGENERATOR (CH := (*ANY_IODDT*), TARGET_FREQUENCY := (*DINT*))

ST (*BYTE*)

Représentation en ST

Représentation :

(*BYTE*) := FREQUENCYGENERATOR (CH := (*ANY_IODDT*), TARGET_FREQUENCY := (*DINT*));

Exemple de commande utilisant le mécanisme de commande WRITE_CMD dans la représentation en ST :

if (ChangeFreq = True) then  %CH0.1.0.CMD_CODE := 1;  %CH0.1.0.TGT_VELOCITY := 5000; WRITE_CMD(%CH0.1.0); ChangeFreq := False; end_if;

Paramétrage spécifique de la commande

Paramètre	Valeurs valides
Vitesse cible (en Hz)	-200 kHz à 200 kHz Valeur absolue limitée par la fréquence max.

Paramètres généraux

Ce tableau décrit tous les paramètres fonctionnels associés à la fonction.

Paramètres de commande explicites		Paramètres de configuration		Paramètres de réglage
Adresse	Paramètre	Adresse	Paramètre	Adresse	Paramètre
%MWr.m.c.6 (octet 0)	Code de commande (=1)	%KWr.m.c.1(octet 0)	Mode de sortie	%MWr.m.c.25	Hystérésis
%MDr.m.c.10	Fréquence cible	%KDr.m.c.6	Fréquence max.
