Description de l'écran de mise au point : Généralités
(Traduction du document original anglais)
A propos de nous
Introduction
Les différents écrans de mise au point permettent, pour chaque type de voie, de visualiser l'état des entrées et des sorties d'une voie du module ainsi que les défauts éventuels.
Il permet également de commander des objets langage (mise à 1 ou à 0, forçage ou déforçage d'un bit, ...).
Ces paramètres sont accessibles en mode connecté.
Il donne également accès aux écrans de configuration et de réglage.
NOTE : Reportez-vous au sous-chapitre Fonctions métier communes pour une présentation des processus de configuration, de réglage et de mise au point d'un projet.
Illustration

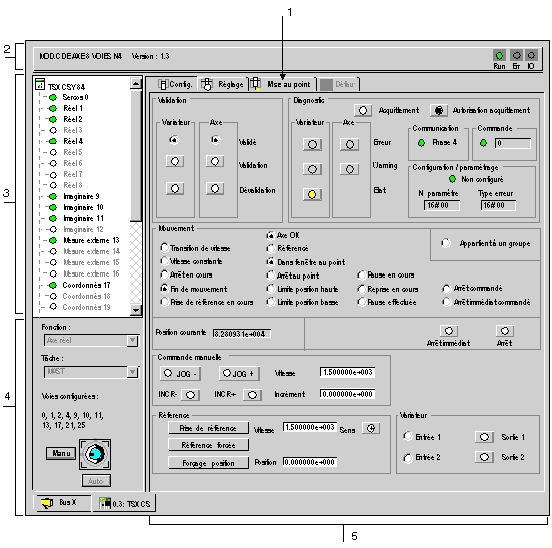

La figure ci-dessous montre un exemple d'écran de mise au point du module TSX CSY 84 (l'écran de mise au point du module TSX CSY 164 est identique) :
Description
Le tableau ci-dessous présente les différents éléments de l'écran de mise au point.
Repère
Elément
Fonction
1
Onglets
L'onglet en avant-plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Mise au point accessible seulement en mode connecté,
  • Diagnostic (Défaut) accessible seulement en mode connecté,
  • Réglage,
  • Configuration.
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone se trouvent 3 voyants qui renseignent sur l'état du module en mode connecté :
  • RUN signale le mode de fonctionnement du module.
  • ERR signale un défaut interne au module.
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement, d'afficher les onglets :
    • Description : fournit les caractéristiques de l'équipement.
    • Objets d'E/S : permet de présymboliser les objets d'entrées/sorties.
    • Défaut : donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie.
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Permet de déforcer les bits et de visualiser la fonction de comptage :
  • Déforcer : ce bouton permet de déforcer les bits forcés.
  • Fonction : rappelle la fonction de comptage configurée. Cette rubrique est figée.
  • Tâche : rappelle la tâche MAST ou FAST configurée. Cette rubrique est figée.
5
Zone Paramètres en cours
Cette zone affiche l'état des entrées et sorties et les différents paramètres du comptage en cours. Si le contenu du registre de comptage est inexploitable par suite d'un défaut sur les entrées, l'indication ou le voyant Mesure invalide apparaissent en rouge.
