Description de l'écran de réglage d'un module SERCOS® Module : Anneau SERCOS®
(Traduction du document original anglais)
A propos de nous
Introduction
Cet écran permet de modifier directement en mode local ou connecté la valeur de la puissance optique.
Il rappelle la valeur du temps de cycle courante de l'anneau.
NOTE : Pour plus d'informations sur les parties communes aux différents écrans de réglage, voir Description des écrans de réglage du module SERCOS® : Généralités.
Illustration

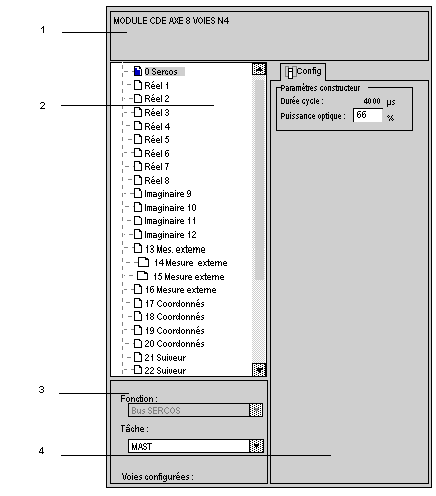

La figure ci-dessous montre la zone de réglage de l'anneau SERCOS® sur un module TSX CSY 84 (même configuration sur un module TSX CSY 164) :
Description
Description de l'écran
Zone
Description
1
Ce bandeau rappelle la référence catalogue du module et son adresse géographique dans l'automate (numéro de rack et position dans le rack).
2
Cette zone appelée Zone voie permet de sélectionner la voie à configurer.
3
Cette zone appelée Zone paramètres généraux permet de configurer les paramètres généraux associés à la voie sélectionnée.
4
Ce champ dépend de l'onglet sélectionné : Ici, il s'agit de la zone de configuration de la voie sélectionnée dans la zone 2. Seul l'onglet de configuration est accessible en mode local.
Description de l'onglet Configuration
Elément
Paramètre associé
Bit/Mot langage associé
Symbole /Description
Temps de cycle
-
-
Valeur du temps de cycle courante de l'anneau
Puissance optique
-
MWr.m.c.37
Réglage de la puissance optique
