Présentation des modules dans leur environnement

Introduction

Les modules TSX CSY 84/164 sont des modules métier double format de la gamme Premium qui s’intègre sur un rack TSX RKY•• d’une station automate TSX/PCI 57. Ils sont l’un des constituants de l’offre SERCOS® sur automates Premium/Atrium qui permet la réalisation d’un système de commande multi-axes.

Présentation des constituants de l’offre SERCOS® pour automate Premium

L’offre SERCOS® sur automate Premium est constituée des éléments suivants :

une station automate TSX/PCI 57 constituée :
- d’un ou de plusieurs racks,
- de modules alimentations,
- d’un module processeur,
- des différents modules nécessaires au projet.

un ou plusieurs modules de pilotage multi-axes TSX CSY 84/164 qui permettent chacun de piloter jusqu’à 8 variateurs de vitesse répartis sur un réseau SERCOS®.

une gamme de 5 variateurs de vitesse LEXIUM MHDS,

une gamme de moteurs,

des câbles fibre optique plastique de longueur 0,3 à 16,5 mètres :
- qui assurent la connexion physique module/variateurs et variateurs/variateurs dans une structure de réseau en anneau,
- qui servent de support à la liaison numérique entre les modules TSX CSY 84/164 (maître) et les variateurs (esclaves), liaison numérique définie par la norme Européenne EN61491.

Control Expert permet de configurer les modules TSX CSY 84/164 et de programmer le projet de mouvement.

un logiciel UniLink LXM 17 qui permet de paramétrer et de régler les variateurs de vitesse.

Schéma de l’installation

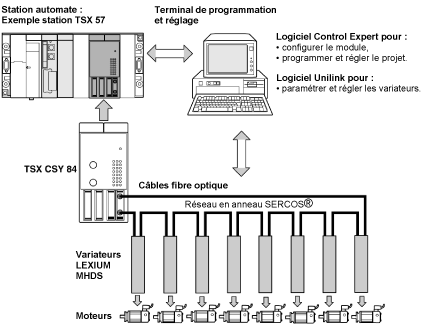

La figure ci-dessous représente un exemple d’installation de pilotage multi-axes SERCOS® avec le module TSX CSY 84.
