Présentation physique des modules
(Traduction du document original anglais)
Description face avant
Sur la face avant des modules, sont réparties :
Vue du module

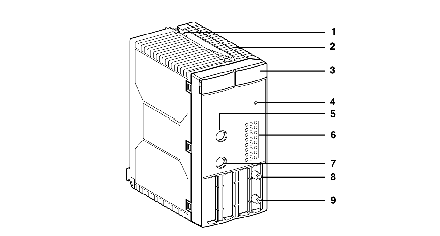

La figure ci dessous représente le module TSX CSY 84 avec ses différents éléments.
Eléments et leur fonction
Repères
Eléments
Fonctions
1
Vis
Assure la Fixation du module sur le rack TSX RKY ••
2
Enveloppe du module
Assure les fonctions suivantes:
• support et protection des cartes électroniques,
• accrochage du module dans son emplacement.
3
Bloc de visualisation constitué de 6 voyants :
• voyant vert RUN
• voyant rouge ERR
• voyant rouge I/O
• voyant jaune SER
• voyant jaune COM
• voyant jaune INI
Assurent la visualisation des états et défauts du module.
Indique le mode de marche du module.
Indique un défaut interne au module.
Indique un défaut externe au module ou un défaut applicatif.
Indique un trafic sur le réseau SERCOS® en fonctionnement normal.
Non significatif.
Indique que le module est en phase de réinitialisation.
4
Bouton poussoir pour pointe de crayon
Permet l'initialisation du module.
5
Connecteur Mini DIN 8 points COM2
Réservé.
6
24 voyants
Permettent la visualisation et le diagnostic des voies du module.
7
Connecteur Mini DIN 8 points COM1
Réservé.
8
Connecteur SMA émission TX
Permet le raccordement du câble fibre optique émission du réseau en anneau SERCOS®.
9
Connecteur SMA réception RX
Permet le raccordement du câble fibre optique réception du réseau en anneau SERCOS®.
