La fonction "Mesure externe" est réalisée par les voies 13 à 16 du module TSX CSY 84 et par les voies 1 à 16 du module TSX CSY 164.
L'axe à mesure externe permet de prendre en compte une information de position délivrée par un système externe.

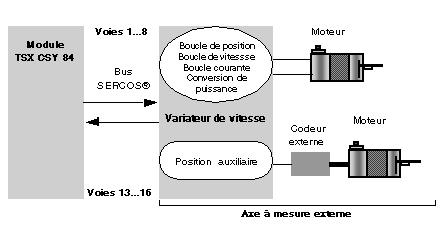

Le dessin suivant présente la différence entre un axe réel et une mesure externe, vue du variateur, dans le cas du module TSX CSY 84 :
La mesure externe est accessible, selon la configuration, au travers de :
-
l'objet langage REMOTE_POSITION (%QDr.m.c.0) (échange implicite),
-
l'entrée auxiliaire d'un variateur.
NOTE : Pour les voies Mesure externe gérées par un axe réel, la signalisation d'un défaut s'effectue sur la voie d'axe réel correspondante.
-
READ_PARAM,
-
WRITE_PARAM,
-
WRITE_CMD,
-
SAVE_PARAM,
-
RESTORE_PARAM,
-
READ_STS.
