Ergonomie générale des fonctions de mise en oeuvre du module
(Traduction du document original anglais)
A propos de nous
Ecran

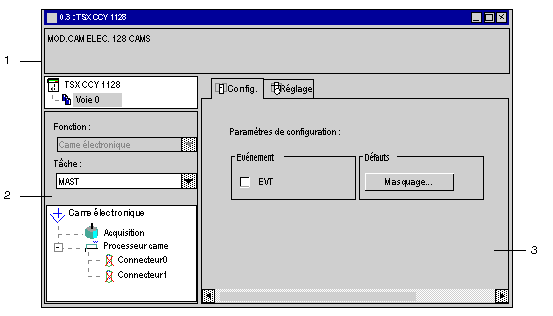

L’accès aux fonctions de mise en oeuvre du module s’effectue depuis l’écran de configuration matérielle du module TSX CCY 1128.
Cette table définit les différents repères :
Repère
Rôle
1
Zone de description du module.
2
Zone fonction qui permet d’accéder aux paramètres de la voie.
3
Zone de saisie, des paramètres ou de passage des commandes (écran de mise au point). Cette zone dépend de l’onglet sélectionné.
Navigateur
Le navigateur de la fonction came électronique présente le contenu d'une application came électronique sous une forme arborescente.
Il permet de se déplacer à l’intérieur de l’application en offrant des accès directs aux écrans de saisies des paramètres ou de mise au point associés aux fonctions :
Saisie des paramètres
Les couleurs des paramètres dans les champs de saisie ont les significations suivantes :
