On contrôle la tension 24V sur chacun des connecteurs des sorties pistes. Un défaut apparaît si la tension est inférieure à 19V. Le contrôle n’est effectué que si le connecteur est déverrouillé.
Chaque sortie a un système de limitation de courant (de 0,7 à 2 A). En régime de surintensité prolongé, il y a disjonction thermique.
Pour un défaut d’alimentation sur un des connecteurs, le est mis en STOP.
Pour un défaut de court-circuit sur une des sorties pistes, l’ensemble des sorties du connecteur est mis à 0V.
Selon la du "processeur came" choisie :
Si le réarmement automatique est demandé (Réarm_Mod =1), le réarmement du connecteur en défaut est automatique au bout de 10s sinon il faut acquitter le défaut par la commande C0_REARM ou C1_REARM selon le connecteur.
Défaut des sorties pistes

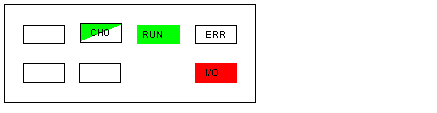

Signalement :
-
Le voyant ERR (rouge) est éteint.
-
Le voyant RUN (vert) est allumé.
-
Le voyant CH0 (vert) clignote.
-
Le voyant I/O (rouge) est allumé.
Le bit %Ir.m.MOD.ERR = 1. L’instruction READ_STS appliquée au module permet le rafraîchissement du status, on trouvera :
Le bit %Ir.m.0.ERR = 1. L’instruction READ_STS appliquée à la voie 0 permet le rafraîchissement du status, on trouvera :
-
Track_FLT = 1 et
-
C0_Supply_Flt = 1 si le connecteur 0 est mal alimenté
-
C1_Supply_Flt = 1 si le connecteur 1 est mal alimenté
-
C0_Short_Circuit = 1 si une sortie du groupe 0 est en court-circuit
-
= 256 si une sortie du groupe 1 est en court-circuit
-
C0_Short_Circuit = 1 si une sortie du groupe 0 est en court-circuit
-
= 256 si une sortie du groupe 1 est en court-circuit
Si le masquage du défaut d’alimentation des sorties pistes a été configuré (Supply_Track_Msk = 1) alors %IWr.m.MOD.ERR, %IWr.m.0.ERR et Track_Flt ne passeront pas à 1 sur défaut d’alimentation d’un connecteur.
