DETAIL_OBJECT : Transfert du détail d'une piste
(Traduction du document original anglais)
A propos de nous
Présentation

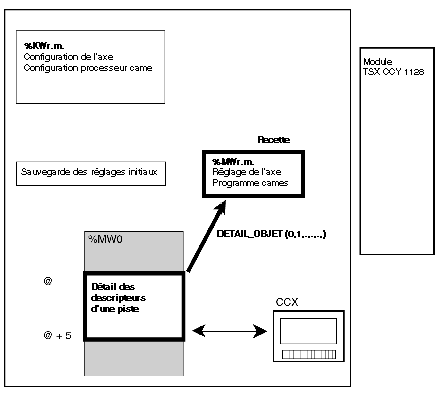

Ce schéma décrit le transfert d'une piste.
Exemple
Eclatement des parmètres de la piste 5 du groupe 1 à partir de l'adresse %MW200. Chargement du détail dans la recette courante de la came 3 du groupe 2. Nous utiliserons une variable Channel_0 de type IODDT T_CCY_GROUP0.
DETAIL_OBJECT (Channel_0,1,1,1,5,100);
Ordre de stockage des paramètres d'une piste
Les paramètres sont stockés dans une zone mémoire %MW :
Rang
Signification
0
bit 0 = 1 piste utilisée
1
Sortie, bit 0 : INVERT_TRACK, bit 1 : ADD_TRACK
2
Code de l'action du passage à 1 sur le compteur de pièces en sens avant
3
Code de l'action du passage à 0 sur le compteur de pièces en sens arrière
4
= 1 piste déclarée en événement
5
valeur du facteur d'anticipation
Chargement du détail d'une piste
Les paramètres sont transférés dans le buffer de recette à partir de la zone mémoire.
ATTENTION
INCOHERENCE DES DONNEES
Avant de transférer les paramètres, vérifiez leur cohérence avec la piste et/ou la recette.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Exemple
Changement du détail dans la recette courante de la piste 5 du groupe 1 depuis le mot %mW100. Nous utiliserons une variable Channel_0 de type IODDT T_CCY_GROUP0
DETAIL_OBJECT (Channel_0,0,1,1,5,100);
