DETAIL_OBJECT : Transfert du détail d'une came
(Traduction du document original anglais)
A propos de nous
Présentation

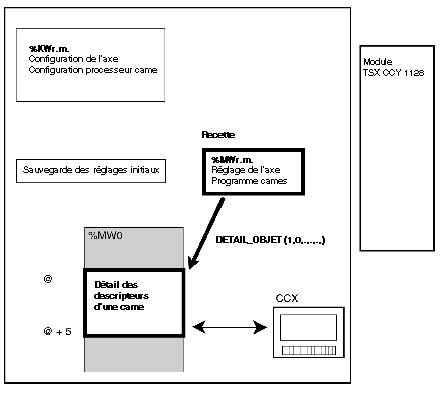

Ce schéma décrit le transfert du détail d'une came.
Exemple
Eclatement des parmètres de la came 9 du groupe 2 à partir de l'adresse %MW100.
Cette fonction s'applique à une voie et par conséquent à un type de variable IODDT. Dans cet exemple, nous utiliserons la variable Channel_0 de type T_CCY_GROUP0.
DETAIL_OBJECT (Channel_0,1,0,2,9,100);
Ordre de stockage des paramètres d'une came
Les paramètres sont stockés dans une zone mémoire %MW :
Rang
Signification
0
bit 0 = 1 came utilisée
1
type de came
2
bit 0 =1 valide en sens avant
bit 1 = 1 valide en sens arrière
3
réservé
4
réservé
5
réservé
6
numéro de la piste
7
réservé
8
code du choix de contrôle came
  • 0 : toujours valide
  • 1 : condition bit de validation
  • 2 : condition compteur plein
9
Numéro du bit de contrôle came
10
réservé
11
réservé
12
X1 : seuil bas
13
X2 : seuil haut
14
valeur tempo à l'ouverture
15
réservé
Chargement du détail d'une came
Les paramètres sont transférés dans le buffer de recette à partir de la zone mémoire.
ATTENTION
INCOHERENCE DES DONNEES
Avant de transférer les paramètres, vérifiez leur cohérence avec la came et/ou la recette.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Exemple
Chargement du détail dans la recette courante de la came 3 du groupe 2
DETAIL_OBJECT (Channel_0,0,0,2,9,100);
