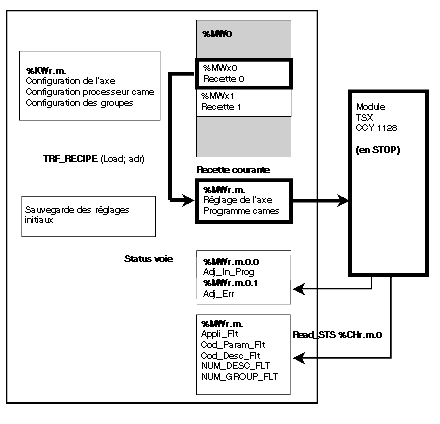

Le chargement est déclenché par un appel du programme applicatif.
Le chargement définit le mot %MW800. Nous utiliserons une variable Channel_0 de type IODDT T_CCY_GROUP0
Action {Load} TRF_RECIPE (Channel_0,0,800) ou
%MW0:= 800; TRF_RECIPE (Channel_0,0,%MW0)
Pendant le transfert, le bit (x15) Adj_In_Prog est à 1.
A la fin de l’échange, le bit Adjust_err est mis à 1 si l’échange ne s’est pas passé correctement. La fonction READ_STS permet le rafraîchissement du status voie.
On y trouve les informations :
-
Appli_FLT : le module a refusé la nouvelle recette. La fonction ne peut être activée. Toutefois, les anciens paramètres contenus dans le module peuvent être récupérés par une instruction READ_PARAM
-
Cod_Param_Flt : code l’erreur trouvée par le module sur une donnée de ou de réglage de la partie .
-
Cod_Desc_Flt : code l’erreur trouvée par le module sur une donnée de configuration ou de réglage de la partie descripteur ou came.
-
NUM_DESC_FLT : code le numéro de piste ou de came qui contient une erreur de description.
-
NUM_GROUP_FLT : code le numéro de groupe qui contient la piste ou la came qui contient une erreur de description.
