Présentation physique du TSX CCY 1128

Introduction

Sur la face avant du module, sont réparties les connecteurs d'interfaces des entrées et sorties vers la machine. A l'arrière se trouve le connecteur de raccordement au bus X. Tous les signaux et données de commande du processeur passent par ce bus.

Vue du module

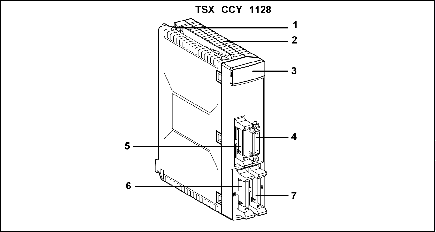

La figure ci-dessous représente le module TSX CCY 1128 avec ses différents éléments.

Eléments et leur fonction

Repères	Eléments	Fonctions
1	Vis	Assure la Fixation du module sur le rack TSX RKY ••
2	Enveloppe du module	Assure les fonctions suivantes : • support et protection des cartes électroniques, • accrochage du module dans son emplacement, • Support des connecteurs de raccordement.
3	Bloc de visualisation constitué de 4 voyants : • voyant vert RUN • voyant rouge ERR • voyant rouge I/O • voyant vert CH0	Assurent la visualisation des états et des défauts du module ainsi que le diagnostic de la voie. Indique le mode de marche du module, Indique un défaut interne au module, Indique un défaut externe au module ou un défaut applicatif, Permet le diagnostic de la voie. Les différents états des voyants et leurs significations
4	Connecteur SUB D 15 points	Permet le raccordement au codeur.
5	Connecteur HE 10	Permet le raccordement des sorties pistes des groupes 0 et 1
6	Connecteur HE 10	Permet le raccordement des sorties pistes des groupes 2 et 3.
7	Connecteur HE 10	Permet le raccordement des entrées auxiliaires et de l'alimentation du codeur.
