Création de cames
(Traduction du document original anglais)
A propos de nous
Rôle
Cette opération permet d’associer une (à plusieurs) came à une piste.
Il est possible d’associer jusqu’à 32 cames à une même piste.
Conditions préliminaires
Il est nécessaire d’avoir activé au préalable les pistes aux quelles vous désirez associer les cames (en mode Configuration).
Marche à suivre
Le tableau suivant décrit les opérations à effectuer :
Etape
Action
1
Dans le navigateur, cliquez avec le bouton droit de la souris sur la piste concernée, sélectionnez la commande Créer came…
2
Choisissez dans la boite de dialogue le numéro de la came de 0 à 31 et validez.
Le numéro d’une came déjà utilisée dans le groupe ne peut pas être saisi.
Résultat :
Le navigateur affiche la came créée sous la piste à laquelle il appartient.

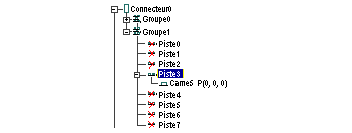

Exemple: création de la came 5 sous la piste 3 du groupe 1 du connecteur 0
