Paramétrage des pistes
(Traduction du document original anglais)
A propos de nous
Rôle
Cette opération permet définir les paramètres des pistes.
Conditions préliminaires
Il est nécessaire d’avoir activé au préalable ces pistes.
Marche à suivre
Le tableau suivant décrit les opérations à effectuer :
Etape
Action
1
Double cliquez sur la piste à paramétrer.

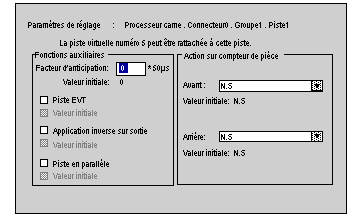

Résultat :
2
Saisissez la valeur du facteur d’anticipation de 0 à 32767 x 50 micro s.
Ce facteur permet d’anticiper toutes les commutations de la piste afin de compenser le temps de retard induit par les actionneurs de la machine.

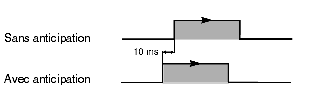

Exemple : anticipation avec un facteur de 200
3
Cochez Piste EVT pour déclencher un événement à chaque commutation de la piste.
4
Cochez Application inverse sur sortie pour inverser l’état de la piste lorsque le processeur came est en "Run".
Cette inversion n'est pas effective lorsque le processeur est en "Stop". La piste reste à 0.
Si la piste ne comporte pas de came, cette fonction n’est pas appliquée.
5
Sélectionnez , dans le cas où la piste doit agir sur le compteur de pièces, le type d’action :
  • Pas d’action
  • Inc : incrémentation du compteur de pièces sur tout passage à 1 d’une came de la piste
  • Dec : décrémentation du compteur de pièces sur tout passage à 1 d’une came de la piste
  • Raz : remise à zéro du compteur de pièces sur tout passage à 1 d’une came de la piste
dans le sens Avant et/ou Arrière.
6
Cochez Piste en parallèle pour mettre en parallèle sur la sortie de la piste n, une deuxième piste prédéfinie (piste n+4) du même groupe.
Cette option permet :
  • d’associer les pistes 4 à 7 aux sorties des pistes 0 à 3 du même groupe.
  • d’avoir 2 pistes de caractéristiques différentes (facteur d’anticipation différent suivant le sens de déplacement) sur une même sortie.
Si la piste ne comporte pas de came, cette fonction n’est pas appliquée.
Exemple : si l'option est cochée sur la piste 1, la sortie 1 aura pour valeur le "OU logique" des pistes 1 et 5.
Note : ce choix n’apparaît que sur les pistes 0 à 3 de chaque groupe.
