Embase TELEFAST ABE-7CPA11

Rôle

L’embase TELEFAST ABE-7CPA11 assure:

l’interface de raccordement entre:
- le codeur absolu à sorties parallèles et,
- le module TSX CCY 1128
la conversion de la valeur de position fournie par le codeur à sorties parallèles en information de type série au standard RS 422. Le codeur absolu doit être codé en binaire pur ou Gray, avec un maximum de 24 bits de données.

Vue de l’embase TELEFAST

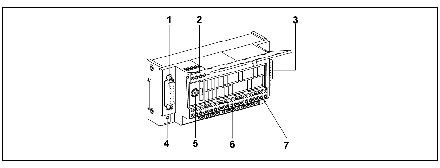

La figure ci-dessous représente l’embase TELEFAST ABE-7CPA11 avec ses différents éléments.

Eléments et leurs fonctions

Le tableau ci-dessous donne les fonctions des différents éléments du TELEFAST.

Repères	Eléments	Fonctions
1	Connecteur SUB D 15 points.	Permet le raccordement au module TSX CCY 1128 par un câble TSX CCP S15•.
2	Bornier à vis.	Permet le raccordement de l’alimentation du codeur.
3	Connecteur SUB D 15 points.	Non utilisé.
4	Voyant	Permet de vérifier lorsqu’il est allumé que le TELEFAST est alimenté.
5	Fusible	Assure la protection de l’alimentation: calibre: 1A, type: à fusion rapide.
6	Bornier à vis	Permet le raccordement du codeur.
7	Micro-interrupteurs	Permettent la configuration du type de codeurs raccordé au TELEFAST (gray ou binaire).

Caractéristiques de l’embase TELEFAST

Caractéristiques générales

Le tablau ci-dessous présente les caractéristiques générales de l’embase TELEFAST ABE-7CPA11.

Paramètres	Valeurs
Tension admissible en 10…30 V c.c.	11...30 VDC
Tension admissible en 5 VDC	5...6 VDC
Fréquence maximale de changement d’(état du bit de poids faible	75 kHz
Fréquence de lecture de la trame série	150 kHz...1 MHz
Courant consommé (hors codeur)	Typique: 90 mA - Maximale: 130 mA
Puissance dissipée	Typique: 450 mW - Maximale: 1,5 W
Limite du contrôle retour alimentation codeur	- 15 % < Valimentation < + 15%
Résistance d’isolement	> 10 MWsous 500 Vcc
Rigidité diélectrique	1 000 V eff -50/60 Hz par minute
Température de fonctionnement	0…60 C
Température de stockage	-25°C…+70°C
Hygrométrie	5 %…95 % sans condensation
Altitude de fonctionnement	0…2 000 mètres

Caractéristiques des entrées de lecture codeur In0 à In23

Le tableau ci-dessous donne les différents paramètres des entrées du TELEFAST qui qui sont raccordées au voies du codeur.

Paramètres	Type	Valeurs
Entrée à logique	Positive	Etat 0: U < 2,5V, état 1: U > 3,9V
Entrée à logique	Négative	Etat 0: U > 3,9V, état 1: U < 2,5V
Compatibilité avec les sorties codeur	Sorties Totem Pôle	11...30 VDC
	Sorties TTL 5V	5 VDC
	Sorties transistors à collecteur ouvert NPN	11...30 VDC
Tension maximale sur les entrées	-	+ 30 VDC
Longueur maximale du câblage codeur/TELEFAST	-	200 m Cette distance maximale dépend du type de codeur utilisé et limite la fréquence de changement du bit de poids faible. Voir configuration de l’embase TELEFAST
Longueur maximale du câblage module/TELEFAST	-	200 m. Cette distance maximale limite la fréquence de l’horloge de la transmission série. Voir précautions et règles de câblage particulières
Limite basse de la tension d’entrée	-	0 VDC < VIL < 2,5 VDC
Limite haute de la tension d’entrée	-	3,9 VDC < VIH < 30 VDC
