Principes de connexion d'un codeur absolu à un TSX CCY 1128
(Traduction du document original anglais)
A propos de nous
Chaîne de connexion
Le connecteur SUB-D 15 points, situé en face avant du module, permet de connecter le codeur et le module avec un connecteur TELEFAST ABE-7CPA11.
Le connecteur TELEFAST reçoit :
tous les signaux parallèles du codeur,
la source d'alimentation 5 V c.c. ou 10…30 V c.c.
Le connecteur TELEFAST restitue :
les signaux du module qui ont été codés comme signaux RS 422 standard.
Illustration

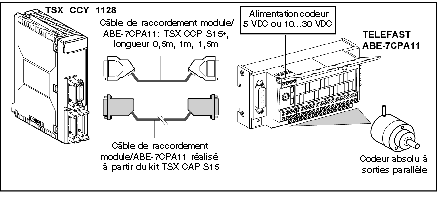

Le schéma ci-dessous présente le principe de connexion d'un codeur absolu à sorties parallèles à un module TSX CCY 1128.
