Connexion des sorties pistes du TSX CCY 1128
(Traduction du document original anglais)
A propos de nous
Nombre de sorties pistes et répartition
Le module TSX CCY 1128 dispose de 32 sorties pistes dont 24 sont accessibles physiquement.
Ces sorties pistes sont réparties en 4 groupes sur deux connecteurs HE10 en face avant du module
Connecteurs
0
1
Groupes
0
1
2
3
Pistes
01234567
0123
01234567
0123
Sorties
Q0.
01234567
Q1.
0123
Q2.
01234567
Q3.
0123
Schéma équivalent

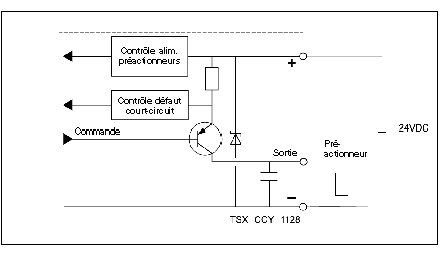

La figure ci-dessous donne le schéma équivalent d’une sortie piste.
Position des connecteurs HE10 et repérage des signaux

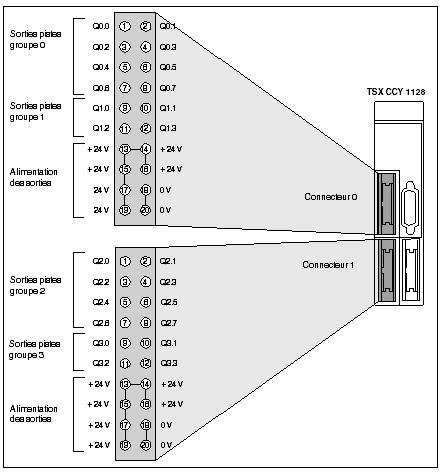

La figure ci-dessous représente la position sur le module des connecteurs HE 10 relatifs aux sorties pistes et le repérage des différents signaux véhiculés par ces connecteurs.
Schéma de principe

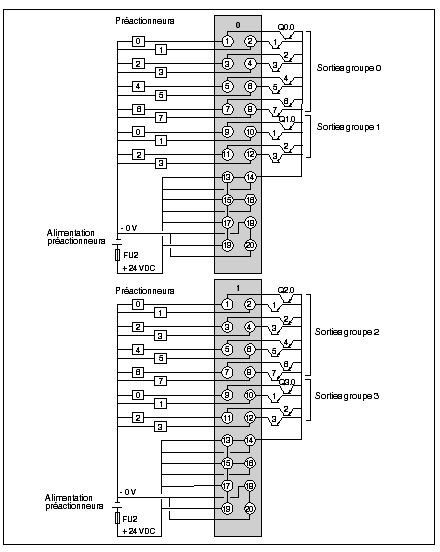

Les figures ci-dessous donnent les schémas de principe du raccordement.
Connexion par connecteur TELEFAST et câble TSX CDP ••3

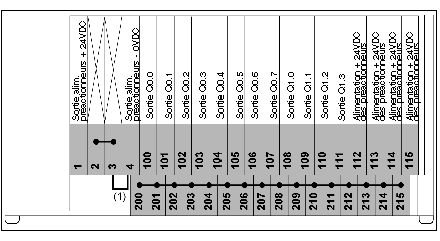

Disponibilité des signaux du connecteur 0 sur le bornier à vis du TELEFAST

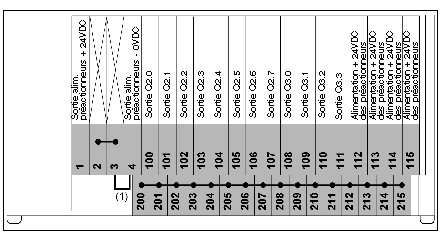

Disponibilité des signaux du connecteur 1 sur le bornier à vis du TELEFAST
(1) Sur le connecteur TELEFAST ABE-7H16R20, la position du cavalier définit la polarité de l'ensemble des bornes 200 à 215 :
Connexion par connecteur TELEFAST et câble TSX CDP ••3

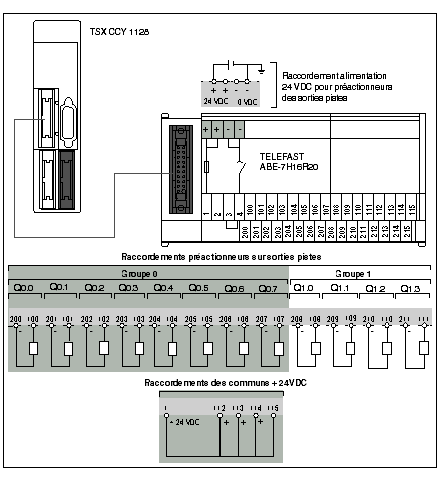

Exemple de raccordement des préactionneurs sur les sorties pistes du connecteur 0 (groupes 0 et 1). Dans le cas du connecteur 1 (groupe de sorties 2 et 3), procéder de la même façon.
Le tableau ci-dessous donne la correspondance entre le bornier à vis du TELEFAST et les connecteurs HE10 du module (connecteurs 0 et 1).
N° de borne sur bornier à vis du TELEFAST
N° de broche du
Connecteur HE10
Nature des signaux sur connecteurs
Fonctions sur connecteurs
0
1
0
1
100
1
Q0.0
Q2.0
Sorties pistes groupe 0
Sorties pistes groupe 2
101
2
Q0.1
Q2.1
102
3
Q0.2
Q2.2
103
4
Q0.3
Q2.3
104
5
Q0.4
Q2.4
105
6
Q0.5
Q2.5
106
7
Q0.6
Q2.6
107
8
Q0.7
Q2.7
108
9
Q1.0
Q3.0
Sorties pistes groupe 1
Sorties pistes groupe 3
109
10
Q1.1
Q3.1
110
11
Q1.2
Q3.2
111
12
Q1.3
Q3.3
112
13
+ 24 V c.c.
Les préactionneurs reçoivent une alimentation + 24 V c.c. partagée si la connexion à la borne 1 du TELEFAST est externe.
113
14
114
15
115
16
+ 24 V c.c.
17-19
+ 24 V c.c.
Alimentation préactionneurs des sorties pistes
- 0 VDC
18-20
- 0 VDC
1
-
+ 24 V c.c.
Ensemble des bornes 200 à 215 à + 24 V c.c. si les bornes 1 et 2 sont connectées
2
-
Commun des bornes 200 à 215
3
-
Commun des bornes 200 à 215
Ensemble des bornes 200 à 215 au - 0 VDC, si les bornes 3 et 4 sont reliées
4
-
- 0 VDC
200...215
-
  • + 24 V c.c. si les bornes 1 et 2 sont connectées, - 0 V c.c. si les bornes 3 et 4 sont connectées.
  • + 24 V c.c. si les bornes 1 et 2 sont connectées, - 0 V c.c. si les bornes 3 et 4 sont connectées.
Raccordement des communs capteurs
Connexion par laizes TSX CDP •01
Ce type de raccordement permet de raccorder directement tous les signaux en provenance ou à destination du module :

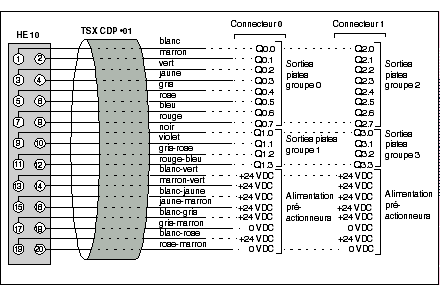

La figure ci-dessous donne pour les connecteurs 0 et 1 la correspondance entre la couleur des fils et le numéro de broche du connecteur HE10
