Présentation des interfaces de raccordement du TSX CCY 1128
(Traduction du document original anglais)
A propos de nous
Interfaces de raccordement
Les trois connecteurs HE10 situés en face avant du module sont destinés au raccordement:
Le raccordement module/capteurs et préactionneurs s’effectue par l’utilisation:
Illustration

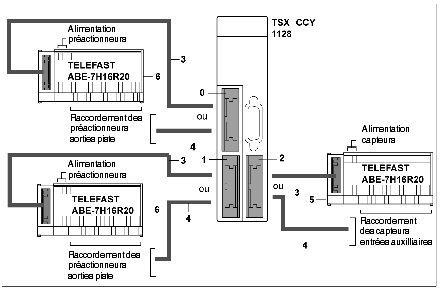

La figure ci dessous illustre le principe de la chaîne de connexion des entrées/sorties d'un module TSX CCY 1128.
Eléments et leurs fonctions
Le tableau ci-dessous présente les différents éléments de la chaîne de raccordement.
Repères
Eléments
Fonctions
0
Connecteur de type HE10 20 points
Permet le raccordement:
  • des préactionneurs pilotés par les sorties pistes des groupes 0 et 1
  • de l’alimentation des péactionneurs
1
Connecteur de type HE10 20 points
Permet le raccordement:
  • des préactionneurs pilotés par les sorties pistes des groupes 2 et 3
  • de l’alimentation des péactionneurs
2
Connecteur de type HE10 20 points
Permet le raccordement:
  • des capteurs qui pilotent les entrées auxilliaires,
  • de l’alimentation des capteurs,
  • de l’alimentation du codeur incrémental ou absolu SSI
3
Câbles TSX CDP••3 équipés à chacune de leurs extrémités d’un connecteur de type HE10
Permettent la connexion du module au connecteur TELEFAST. 5 longueurs sont proposées:
  • TSX CDP 053: longueur 0,5 mètres
  • TSX CDP 103: longueur 1 mètres
  • TSX CDP 203: longueur 2 mètres
  • TSX CDP 303: longueur 3 mètres
  • TSX CDP 503: longueur 5 mètres
4
Laizes TSX CDP•01 équipés à une extrémité d’un connecteur de type HE10 et à l’autre extrémité de fils libres repérés par un code de couleurs
Permettent le raccordement direct des entrées/sorties du module aux capteurs et préactionneurs. 2 longueurs sont proposées:
  • TSX CDP 301: longueur 3 mètres
  • TSX CDP 501: longueur 5 mètres
5
Connecteurs TELEFAST ABE-7H16R20
Assurent le passage d’une connectique de type HE10 à une connectique type bornier à vis, qui permet le raccordement rapide des alimentations, capteurs et préactionneurs
Accessoires de raccordement

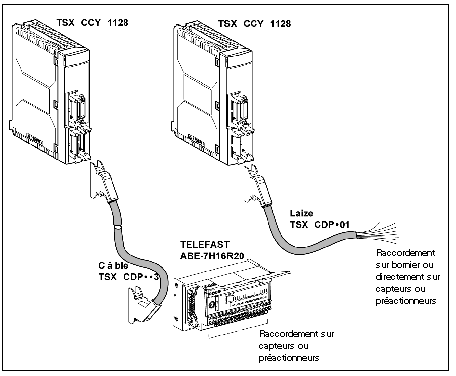

Le raccordement des capteurs sur les entrées auxilliaires et des préactionneurs sur les sorties pistes s’effectue:
La figure ci dessous illustre ces deux types de racordement
