Le module TSX CCY 1128 peut être installé dans tous les racks d’une station automate:
-
racks extensibles TSX RKY•• situés sur le segment de bus X principal, (segment sur lequel est installé le rack qui supporte le processeur).
-
racks extensibles TSX RKY•• situés sur les segments de bus X déportés.
Installation sur rack appartenant au segment de bus X principal
La figure ci-dessous représente l'installation du module sur des racks appartenant au segment de bus X principal. Le module peut être installé sur le rack qui supporte le processeur et sur tous les autres racks présents sur le bus X. La distance entre le rack qui supporte le module et le rack qui supporte le processeur ne devra pas excéder 100 mètres.
Installation du module
Installation sur rack appartenant au segment de bus X déporté

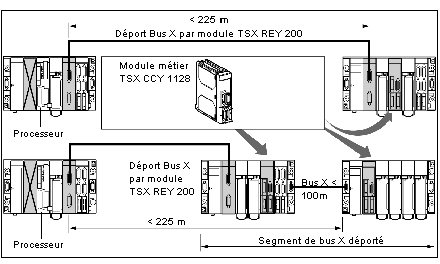

La figure ci-dessous représente l'installation du module sur des racks appartenant aux segments distants de bus X. Dans tous les cas, la distance entre le rack qui supporte le module et le rack qui supporte le processeur ne devra pas excéder 225 mètres.
Installation du module
