Montage du TSX CCY 1128 dans un rack d'une station automate

Introduction

Le module TSX CCY 1128 se monte dans tous les emplacements disponibles d’un rack TSX RKY •• d’une station automate TSX 57/PMX 57/PCX 57 à l’exception des emplacements dédiés aux modules alimentation et processeur.

Illustration

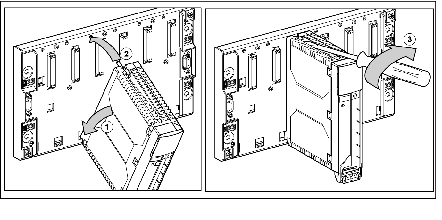

Les figures ci-dessous présentent la procédure de montage d’un module de la gamme Premium sur le rack TSX RKY ••.

Marche à suivre

Le tableau suivant décrit les opérations à effectuer:

Etapes	Actions
1	Positionner les ergots situés à l’arrière du module dans les trous de centrage situé à la partie inférieure du rack.
2	Faites pivoter le module afin de l’amener en contact avec le rack.
3	Solidarisez le module avec le rack par vissage de la vis située à la partie supérieure du module. Couple de serrage maximum de la vis: 2.0 N. m
