L'écran de réglage est un outil graphique destiné à effectuer le
réglage d'un module sélectionné dans un rack. Il affiche les paramètres courants et initiaux associés aux voies de ce module et permet de les modifier en mode local et en mode connecté.
Les paramètres initiaux sont les suivants :
-
paramètres entrés (ou définis par défaut) dans l'écran de configuration en mode déconnecté. Ces paramètres ont été validés dans la configuration et transférés à l'automate.
-
paramètres pris en compte lors de la dernière reconfiguration en mode connecté. Il est impossible de modifier ces paramètres depuis cet écran. Par ailleurs, ils peuvent être mis à jour à l'aide des paramètres courants.
Les paramètres courants sont ceux qui ont été modifiés et validés dans l'écran de réglage en mode connecté (ou par un programme via un échange explicite). Ces paramètres sont remplacés par les paramètres initiaux après un démarrage à froid.
Enregistrement de paramètres
NOTE : Une fois définis, les paramètres de réglage doivent être enregistrés.

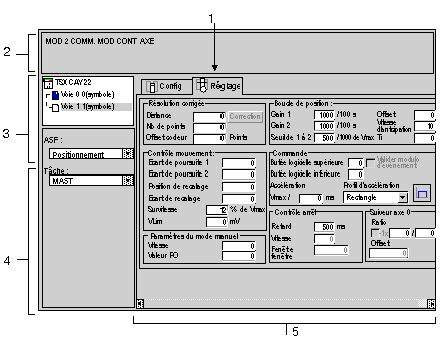

Le schéma ci-dessous illustre l'écran de réglage.
Le tableau suivant présente les différents éléments de l'écran de réglage et leurs fonctions.
|
Numéro
|
Elément
|
Fonction
|
|
1
|
Onglets
|
L'onglet au premier plan indique le mode courant (Réglage pour cet exemple). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Les modes disponibles sont les suivants :
|
|
2
|
Zone Module
|
Contient l'intitulé abrégé du module.
|
|
3
|
Zone Voie
|
Permet :
-
en cliquant sur le numéro de référence, d'afficher les onglets :
-
Description, qui donne les caractéristiques de l'équipement
-
Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie
-
Défaut, qui donne accès aux défauts de l'équipement (en mode connecté)
-
de choisir la voie
-
d'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables)
|
|
4
|
Zone Paramètres généraux
|
Permet de choisir la fonction de pilotage d'axe et la tâche associée à la voie :
-
Fonction : fonction de pilotage d'axe parmi celles disponibles pour les modules concernés. En fonction de ce choix, les rubriques de la zone de configuration peuvent différer. Par défaut, aucune fonction n'est configurée.
-
Tâche : définit la tâche (MAST, FAST ou AUX0/1) dans laquelle les objets d'échange explicite de la voie vont être échangés.
|
|
5
|
Zone Réglage
|
Ce champ comprend les différentes valeurs des paramètres de réglage.
|
