Masquage des défauts

Présentation

Avec un module TSX CAY •2 ou TSX CAY 33, il est possible de masquer individuellement quatre des huit défauts externes (matériels) lors de la configuration de la voie (paramètre MSK_HDERR).

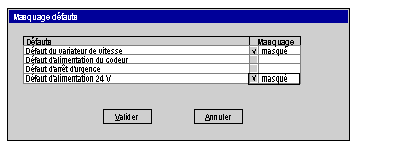

Ecran de masquage des défauts

L'écran de masquage des défauts permet de définir les défauts que vous voulez masquer :

Les quatre défauts que vous pouvez masquer sont les suivants :

Défaut	Paramètre associé
Défaut du variateur de vitesse	DRV_FLT
Défaut d'alimentation du codeur	ENC_SUP
Défaut d'arrêt d'urgence	EMG_STP
Défaut d'alimentation 24 V	AUX_SUP

Variables associées

Lors d'une coupure secteur, les défauts masqués ne sont pas signalés et les variables associées ne sont pas actualisées :

bit d'erreur de voie CH_ERROR (%I.r.m.c.ERR)
mot d'état CH_FLT (%MWr.m.c.2)

Les bits d'informations AX_FLT, AX_OK et HD_ERR sont mis à jour sans prendre en compte le masquage. Tout mouvement d'axe est interrompu par un arrêt et la désactivation du variateur de vitesse.
