Esclave de la position de l'axe 0

Présentation

Cette zone est utilisée pour activer la fonction permettant d'associer un autre axe esclave à la position de l'axe 0. Pour ce faire, la case à cocher Activation doit être sélectionnée pour activer la fonction.

Module TSX CAY •1

L'écran de suivi de la position de l'axe 0 du module TSX CAY •1 se présente comme suit :

Les paramètres suivants doivent être définis :

Paramètre	Description
Consigne ou mesure	Ces deux cases d'option permettent de définir la consigne d'axe esclave : consigne d'axe maître (axe 0) ou mesure d'axe maître (axe 0)
Ratio	Ces deux zones de saisie permettent de définir le ratio définissant la valeur de consigne d'axe esclave : Consigne d'axe esclave = ratio x mesure de consigne ou d'axe maître (le ratio doit être compris entre 0,1 et 10, étant donné que la valeur de chaque champ de saisie du paramètre Ratio est comprise entre 1 et 1 000).

Module TSX CAY •2

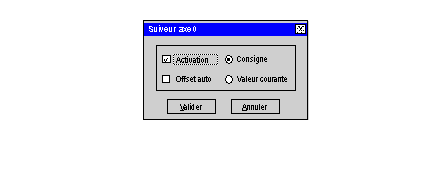

L'écran de suivi de la position de l'axe 0 du module TSX CAY •2 se présente comme suit :

Les paramètres suivants doivent être définis :

Paramètre	Description
Consigne ou mesure	Ces deux cases d'option permettent de définir la consigne d'axe esclave : consigne d'axe maître (axe 0) ou mesure d'axe maître (axe 0)
Offset auto	Cette case à cocher permet de sélectionner le registre de décalage entre le maître et l'esclave : par apprentissage de l'axe esclave (si la case à cocher est activée) Par un paramètre réglable : Consigne d'axe esclave = ratio x consigne ou mesure de l'axe maître + offset. Les paramètres de ratio et d'offset sont les paramètres de réglage.

Axe 0

La fonction de suivi de la position (mouvement d'esclave) n'est pas fournie pour l'axe 0, qui ne peut être que le maître.
