Connexion du variateur de vitesse NUM MDLA

Généralités

Le variateur NUM 400 V contient tous les éléments nécessaires au fonctionnement.

Il offre une sortie dont les signaux simulent le fonctionnement d'un codeur incrémental comme compte rendu de position. La connexion directe est possible via un câble TSX CXP 233 / 633 de 2,5 cm ou 6 m de long.

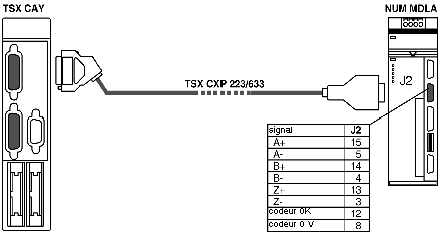

Illustration

Connexion au variateur de vitesse :

Longueur des câbles :

Câble	Longueur
TSX CXP 213	2,5 cm
TSX CXP 633	6 m

NOTE : Il n'est pas nécessaire de disposer d'une alimentation de codeur.
