Connexion d'un codeur absolu // par TELEFAST avec une adaptation ABE-7CPA11

(Traduction du document original anglais)

Généralités

la fonction de multiplexage ne doit pas être utilisée : chaque voie utilise une base à laquelle seul un codeur absolu doté de sorties parallèles est connecté
la trame de codeur doit être configurée comme suit :
- code : binaire ou Gray (selon le type de codeur)
- bits d'en-tête : 0
- bits de données : 24 (indépendamment du nombre de bits de données du codeur)
- bits d'état : 3
- rang du bit d'erreur : 1 (facultatif)
- parité : paire

Illustration

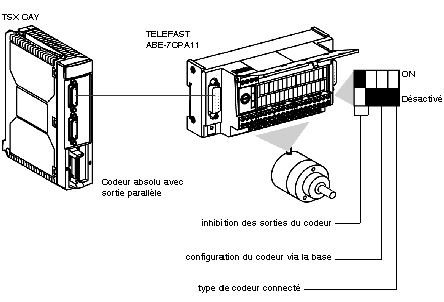

Ce schéma illustre la connexion entre TSX CAY et TELEFAST ABE-7CPA11 :
