Ce câble pré-câblé est constitué d'un connecteur SUB-D 9 broches à une extrémité, à relier au module TSX CAY, et de fils libres à l'autre extrémité. D'une longueur de 6 m, il comporte des câbles de 24 AWG, correspondant aux broches du connecteur SUB-D. Il permet la connexion directe de l'équipement au module. Les différents signaux sont repérés à l'aide d'un code couleur.
NOTE : Le blindage doit impérativement être relié à la terre de protection de l'équipement connecté.

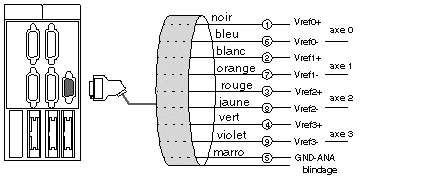

Ce schéma illustre le principe de connexion à l'aide de laizes TSX CDP 611 :
NOTE : La longueur du câble TSX CDP 611 est de 6 m.
