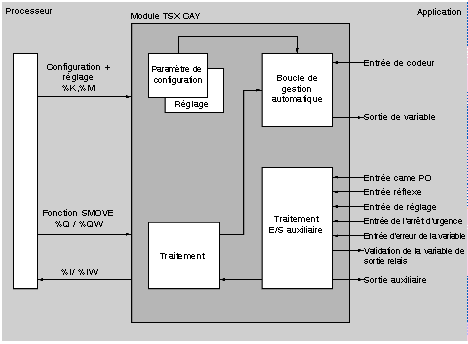

Schéma du processus :
Fonctions assurées par les modules de commande d'axes
Les modules de commande d'axes assurent les fonctions suivantes pour chaque axe :
-
Entrées :
-
une entrée pour l'acquisition des mesures de position :
codeur incrémental RS 485 ou totem pole 5 V, codeur absolu série SSI 16 à 25 bits de données
-
une entrée de prise d'origine de la machine
-
une entrée réflexe
-
une entrée par défaut de variable
-
une entrée de recalage
-
une entrée d'arrêt d'urgence
-
Sorties :
-
une sortie analogique de résolution 13 bits signe +, +/- 10 V, pour la commande de variateur de vitesse
-
une sortie à relais pour la validation du variateur
-
une sortie statique auxiliaire
