Vue d'ensemble
Cette section contient des illustrations expliquant la relation numérique/analogique pour plusieurs plages de mesure d'entrée et de sortie.

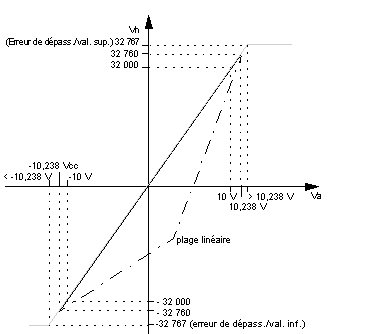

Plage d'entrée +/-10 V
Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/-10 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 3 200 x Va (pour la plage linéaire) :

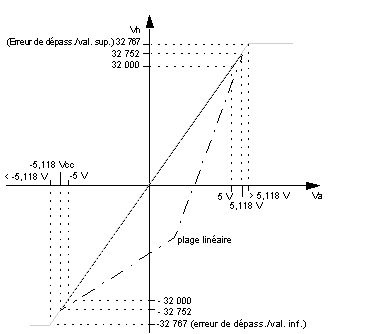

Plage d'entrée +/-5 V
Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/-5 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 6 400 x Va (pour la plage linéaire) :

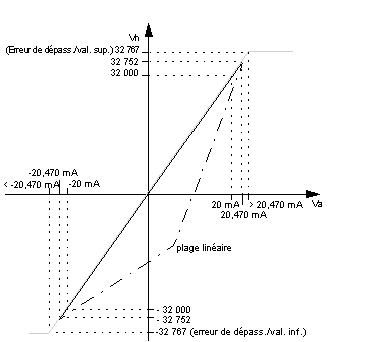

Plage d'entrée +/-20 mA
Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/-20 mA. La valeur du courant est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 1 600 x Ia (pour la plage linéaire) :

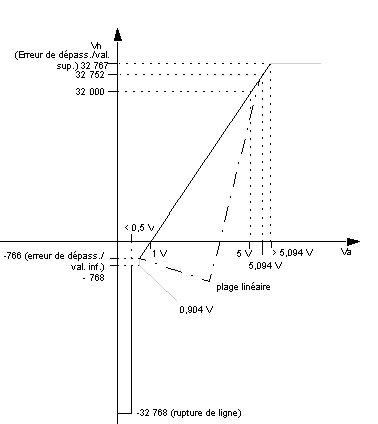

Plage d'entrée 1 à  5 V
Le schéma suivant représente la relation analogique/numérique pour les mesures d'entrée comprises entre 1 et  5 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 8 000 x Va - 8 000(pour la plage linéaire) :

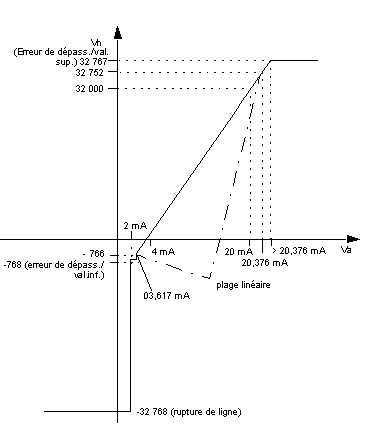

Plage d'entrée 4 à  20 mA
Le schéma suivant représente la relation analogique/numérique pour les mesures d'entrée comprises entre 4 et  20 mA. La valeur du courant est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 2 000  x Ia - 8 000 (pour la plage linéaire). Les voies désactivées renvoient la valeur 0.

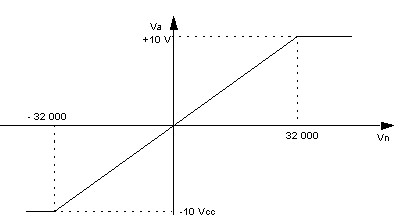

Plage de sortie +/-10 V
Le schéma suivant représente la relation analogique/numérique pour la plage de sortie +/-10 V. Lorsque le bus est réinitialisé, les sorties utilisent les paramètres configurés. Si le module ne dispose pas de paramètres corrects, les sorties passent à 0 V ou 0 mA. La valeur de la tension de sortie est calculée selon la formule suivante en utilisant la valeur numérique par défaut : Va = 1/3 200 x Vn.

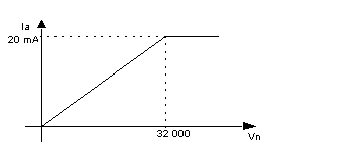

Plage de sortie de 0 à  20 mA.
Le schéma suivant représente la relation analogique/numérique pour la plage de sortie comprise entre 0 et  20 mA. Lorsque le bus est réinitialisé, les sorties utilisent les paramètres configurés. Si le module ne dispose pas de paramètres corrects, les sorties passent à 0 V ou 0 mA. La valeur du courant de sortie est calculée selon la formule suivante en utilisant la valeur numérique par défaut : Ia = 1/1 600 x Vn.
