Les messages d'erreur sont enregistrés dans le mot d'entrée 5 (registre 3x +4). Cette section explique comment interpréter les bits de ce registre.

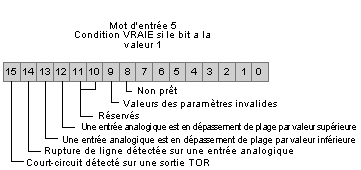

Ce schéma explique le message d'erreur affiché par chaque bit. La valeur 1 indique que l'erreur s'est produite.
Cette erreur se produit lorsque l'embase n'a pas reçu de paramètres corrects ou lorsqu'elle vient de recevoir des paramètres pour la première fois et qu'elle les vérifie.
Paramètres incorrects (bit 9)
Cette erreur se produit lorsque l'embase refuse un ou plusieurs paramètres incorrects. L'embase continue à fonctionner avec les anciens paramètres jusqu'à ce qu'elle reçoive un ensemble complet de paramètres corrects.
Indication de dépassement de plage par valeur supérieure (bit 12)
Cette erreur se produit lorsque l'embase détecte une valeur d'entrée analogique en dépassement de plage par valeur supérieure. Le seuil dépend de la plage.
Indication de dépassement de plage par valeur inférieure (bit 13)
Cette erreur se produit lorsque l'embase détecte une valeur d'entrée analogique en dépassement de plage par valeur inférieure. Le seuil dépend de la plage.
Détection de rupture de ligne (bit 14)
La détection de rupture de ligne est possible pour la plage comprise entre 4 et 20 mA. Dans ce cas, un signal de courant inférieur à 2 mA sur l'une des entrées est considérée comme une rupture de ligne. Le mot d'entrée de cette voie renvoie la valeur -32 768.
Dans la plage comprise entre 1 et 5 Vcc, la détection de rupture de ligne est correctement considérée comme une sous-tension. Une tension inférieure à 0,5 Vcc sur l'une des voies d'entrée est reconnue comme une rupture de ligne. Le mot d'entrée de cette voie renvoie la valeur -32 768.
En cas de rupture de ligne, l'entrée est instable et le bit 14 ne prend la valeur 1 que si une résistance est reliée en parallèle aux bornes d'entrée. Cette résistance décharge la capacité de l'entrée, ce qui permet la détection d'une rupture de ligne.
La valeur de cette résistance dépend de la résistance interne du capteur. Les valeurs trop faibles peuvent influencer le signal d'entrée. Les valeurs trop élevées ralentissent la détection de la rupture de ligne. Normalement, les valeurs inférieures à 100 kOhm conviennent.
Cette erreur se produit lorsque l'embase détecte un court-circuit sur une sortie TOR.
