Cette section contient des illustrations expliquant la relation numérique/analogique pour les trois plages de mesure d'entrée.

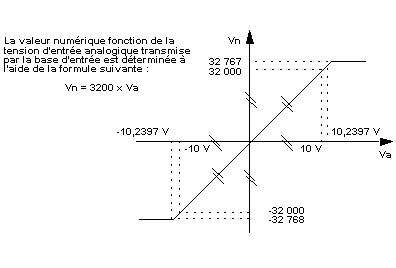

L'illustration suivante représente la relation analogique/numérique à +/-10 V :

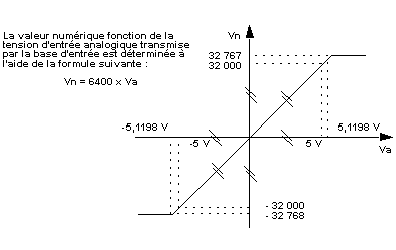

L'illustration suivante représente la relation analogique/numérique à +/-5 V :

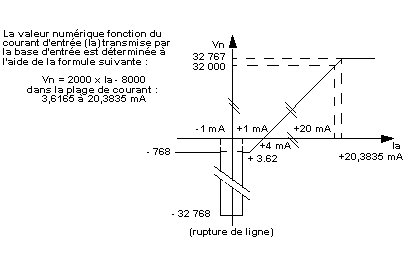

L'illustration suivante représente la relation analogique/numérique pour les mesures d'entrée pour un courant compris entre 4 et 20 mA :
