Présentation
Cette section explique comment interpréter la valeur des voies d'entrées analogiques.
Légende

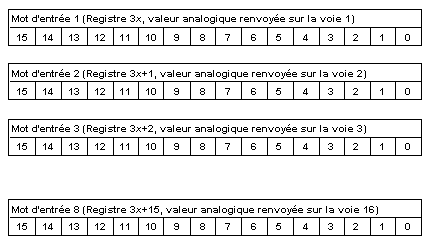

Le tableau suivant décrit les mots d'entrée 1 à 16 :
Mot
Données d'entrée
Données de sortie
1 = mot de poids faible
Valeur, voie d'entrée 1
Paramètres pour les voies d'entrée 1 à 4
2
Valeur, voie d'entrée 2
Paramètres pour les voies d'entrée 5 à 8
3
Valeur, voie d'entrée 3
Paramètres pour les voies d'entrée 9 à 12
4
Valeur, voie d'entrée 4
Paramètres pour les voies d'entrée 13 à 16
5 à 15
Valeur, voie d'entrée 5 à 15
Inutilisé
16
Valeur, voie d'entrée 16
Inutilisé
Affectations des bits
Le tableau suivant décrit l'affectation des bits :
Conversion analogique->numérique
Effectuée sur 12 bits + signe
Bit 15
Bit du signe
Bits 14 à 3
Valeurs de la voie d'entrée
Bits 2 à 0
Inutilisé. Comme ces bits sont toujours à 0, la valeur du mot change par incréments de 8.
Valeurs des entrées analogiques
Le mappage des valeurs d'entrée analogique est illustré ci-après :
Indication de rupture de câble
La détection de rupture de câble est possible pour la plage 4-20 mA. Dans ce cas, un signal de courant inférieur à 1 mA sur l'une des entrées est interprété comme une rupture de câble. Le mot d'entrée de la voie correspondante renvoie la valeur -32 768. Une indication de câble rompu présente le format binaire suivant :
