L'embase TSX Momentum 170 ADO 340 00 prend en charge 16 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots de sortie.
L'embase peut être affectée sous un mot de sortie ou 16 points de sortie TOR.
Pour pouvoir câbler les sorties et affecter les données de sortie correctement, vous devez connaître le type de l'adaptateur monté sur la base.
Les adaptateurs sont compatibles CEI ou schéma à contacts 984.
|
|
Compatible CEI
|
Compatible schéma à contacts 984
|
|
Processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (0x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16. Lorsque les E/S sont affectées comme un mot/registre (4x), le MSB (bit 15) est affecté à la broche 16 et le LSB (bit 0) est affecté à la broche 1.

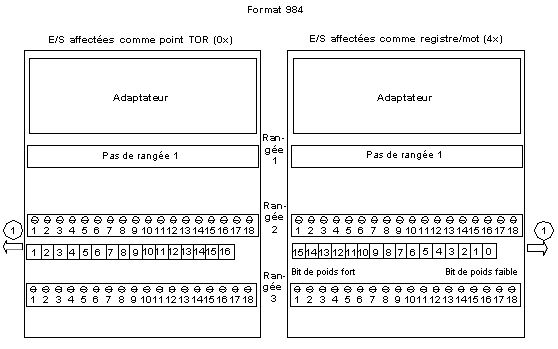

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts. Lorsque les E/S sont affectées comme des points TOR (0x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot/registre (4x), le MSB (bit 15) est affecté à la broche 1 et le LSB (bit 0) est affecté à la broche 16.
