Cette section fournit des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
-
Actionneurs à 2 fils
-
Actionneurs à 3 fils

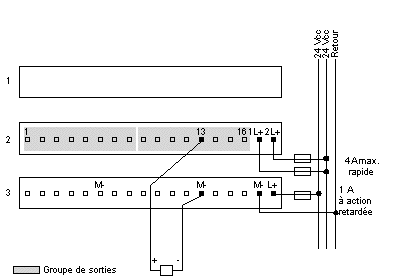

Le schéma ci-dessous présente un exemple de câblage d'actionneur à 2 fils.

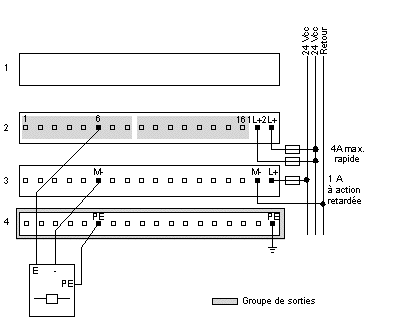

Le schéma ci-dessous présente un exemple de câblage d'actionneur à 3 fils.

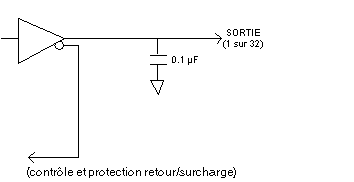

Le schéma suivant montre le circuit de sortie de l'unité.
