L'embase TSX Momentum 170 ADM 540 80 prend en charge 6 entrées TOR et 3 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée et aux mots de sortie.

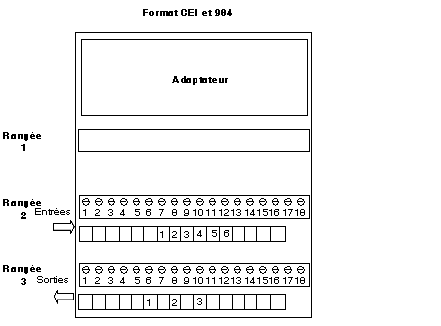

Les E/S de ce module sont affectées comme 6 mots d'entrée et 3 mots de sortie. Le processeur envoie 3 bits de données de sortie TOR à la base 170 ADM 540 80 comme un octet de poids faible simple (8 bits) et la base retourne 6 bits de données d'entrée dans un octet de poids faible simple (8 bits) au processeur. Les entrées sont câblées en unité à la rangée 2 et les sorties à la rangée 3 de la base.

Pour pouvoir câbler les entrées/sorties et affecter les données d'entrée/sortie correctement, vous devez connaître le type de l'adaptateur Momentum monté sur la base.
