Vue d’ensemble
L'embase TSX Momentum 170 ADM 390 10 prend en charge 16 entrées TOR et 12 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée et aux mots de sortie.
Affectation des E/S
L'embase doit être affectée sous trois mots d'entrée et un mot de sortie, comme suit :
Mot
Données d'entrée
Données de sortie
1
Etat de détection de défauts sur les 12 sorties
Valeur des voies de sortie 1 à 12
2
Etat de détection de défauts sur les 16 entrées
non utilisés
3
Valeur des voies d'entrées 1 à 16
non utilisées
Détection de défauts des sorties

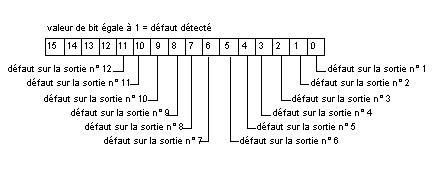

Le schéma suivant montre l'affectation des bits dans le premier mot d'entrée :
Détection de défauts des entrées

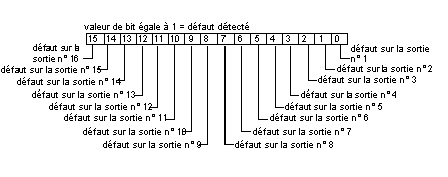

Le schéma suivant montre l'affectation des bits dans le deuxième mot d'entrée :
CEI ou schéma à contacts
Pour pouvoir câbler les entrées/sorties et affecter les données d'entrée/sortie correctement, vous devez connaître le type de l'adaptateur Momentum monté sur la base.
Les adaptateurs doivent être compatibles CEI ou conformes au schéma à contacts 984.
Compatible CEI
Compatible schéma à contacts 984
Processeurs Momentum
Tous
Aucun
Communicateurs Momentum
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
Affectation des données

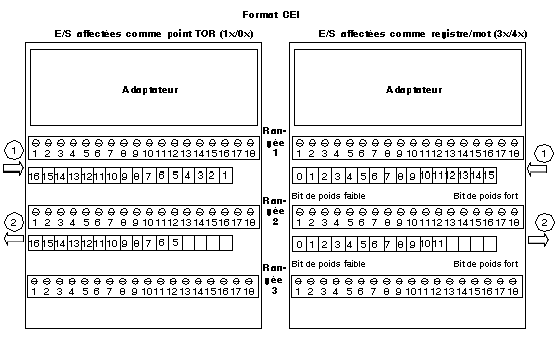

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1.
1
entrées
2
sorties

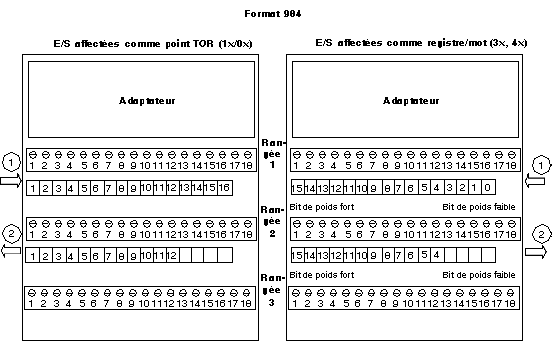

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16.
1
entrées
2
sorties
