Cette section fournit des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
-
Configuration à 2 fils.
-
Configuration à 3 fils.
-
Configuration à 4 fils.

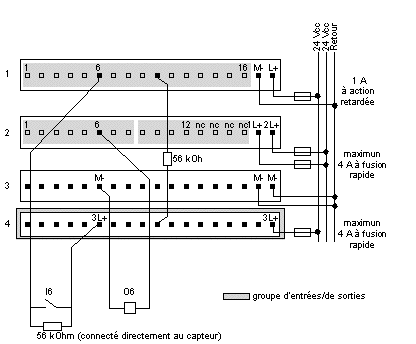

Le schéma ci-dessous présente un exemple de câblage d'appareils à 2 fils. Utilisez une barre de commutation à 1 rangée pour cette configuration.

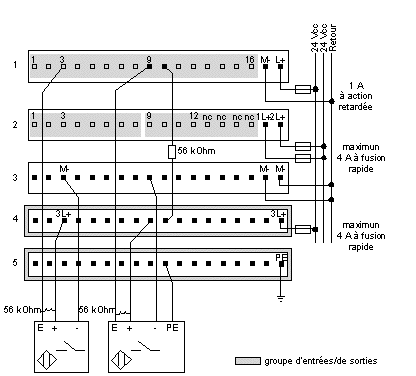

Pour connecter un capteur à 3 ou 4 fils, une barre de commutation à 2 rangées est nécessaire.

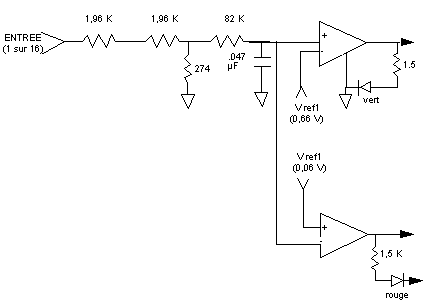

Schéma d'entrée simplifié
Le schéma suivant montre le circuit d'entrée de l'unité.

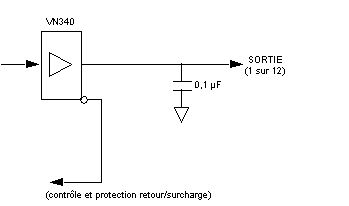

Schéma de sortie simplifié
Le schéma suivant montre le circuit de sortie de l'unité.
