Composants de la face avant

Vue d'ensemble

Cette section comprend une illustration de la face avant de l’embase 170 ADI 540 50 et une description des voyants.

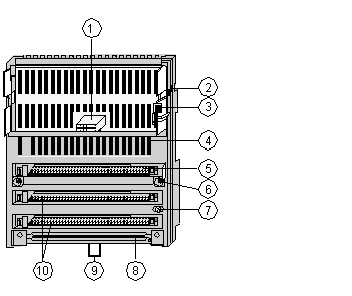

Illustration de la face avant

La face avant de l'embase est illustrée ci‐dessous.

Composants du module d'E/S

Numéro de légende	Description
1	Connecteur (ATI) d'interface interne
2	Patte de verrouillage pour l'adaptateur
3	Contact à la terre pour l'adaptateur
4	Etat des voyants
5	Alimentation du module et entrées
6	Trous de montage pour installation sur panneau
7	Vis de mise à la terre
8	Emplacement de montage de la barre de commutation
9	Patte de verrouillage pour montage sur rail DIN
10	Sockets des connecteurs de borne

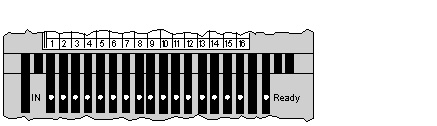

Illustration des voyants

Les voyants sont illustrés ci‐dessous.

Description des voyants

Les voyants sont décrits dans le tableau ci‐après.

Voyant	Condition	Message
Ready	Vert	Le module est prêt à communiquer sur le réseau.
Ready	Eteint	Le module n'est pas prêt à communiquer.
IN rangée supérieure 1 ... 16	Vert	Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
IN rangée supérieure 1 ... 16	Eteint	Etat d'entrée (un voyant par entrée). Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
