Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
16 entrées TOR en 2 groupes
|
|
Tension d'alimentation
|
120 Vca
|
|
Plage de la tension d'alimentation
|
85 ... 132 Vca eff. à 47 à 63 Hz
|
|
Courant consommé
|
125 mA à 120 Vca
|
|
Puissance dissipée
|

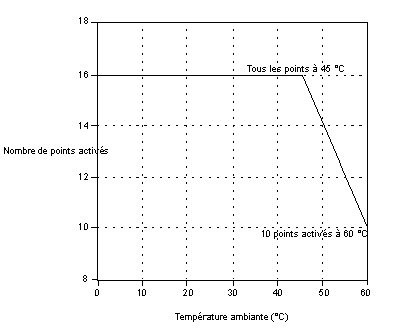

4 W + ((nb points d'entrée activés x 0,62 W))
|
|
Affectation des E/S
|
1 mot d'entrée
|
|
Entrée à entrée
|
Aucun
|
|
Groupe à groupe
|
1 780 Vca
|
|
Unité à communicateur
|
1 780 Vca
|
|
Interne (non remplaçable)
|
200 mA à action retardée
|
|
Externe (alimentation du module)
|
200 mA à action retardée
(Wickmann 19502000 mA ou équivalent)
|
|
Immunité
|
IEC 1131-2
Surtension de l'alimentation auxiliaire 2 kV
|
|
Parasites
|
EN 50081-2
|
|
Homologations officielles
|
UL, CSA, CE
FM Class 1,Div. 2
|
|
Largeur
|
125 mm (4,9 po)
|
|
Profondeur (sans adaptateur)
|
52 mm (2,05 po)
|
|
Longueur
|
141,5 mm (5,5 po) sans ou avec une seule barre de commutation
159,5 mm (6,3 po) avec deux barres de commutation
171,5 mm (6,75 po) avec trois barres de commutation
|
|
Poids
|
284 g (10 oz)
|
|
Nombre de points
|
16
|
|
Nombre de groupes
|
2
|
|
Points par groupe
|
8
|
|
Type de signal
|
True High
|
|
Courant d'entrée
|
10 mA minimum ON
2 mA maximum OFF
|
|
Résistance d'entrée (nominale)
|
9,5 kOhm à 50
7,5 kOhm à 60
|
|
Niveau de commutation
|
74 Vca minimum ON
20 Vca minimum OFF
|
|
Temps de réponse
|
35 ms à 60 Hz ON à OFF
10 ms à 60 Hz ON à OFF
|
