Les fils analogiques doivent être directement mis à la terre dès leur entrée dans l'armoire. Vous devez utiliser soit des supports isolants ou des barrettes disponibles dans le commerce, soit un rail de mise à la terre de câbles analogique. Cette section décrit les deux méthodes.
Les parasites à fréquence élevée ne peuvent être déchargés que par des grandes surfaces ou des câbles de courte longueur.
Respectez les instructions de câblage suivantes :
-
Utilisez un câblage à paire torsadée blindée.
-
Dénudez un côté du blindage (à la sortie de la console, par exemple).
-
La mise à la terre du câble bus est déterminée par l'adaptateur de bus utilisé. Pour plus de détails, reportez-vous au manuel de votre adaptateur de bus.
Utilisation de barrettes ou de supports isolants

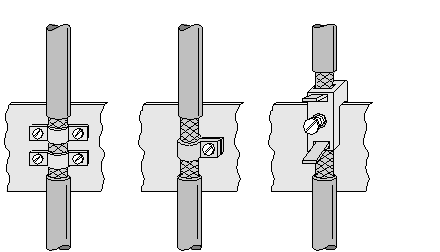

Les barrettes ou les supports isolants peuvent être montés directement sur le rail de terre (rail PE/FE rail) de l'armoire, comme indiqué dans l'illustration ci-dessous. Assurez-vous que les barrettes ou les supports sont bien en contact.
