Cette section explique comment mettre à la terre les armoires et les bornes du rail DIN.

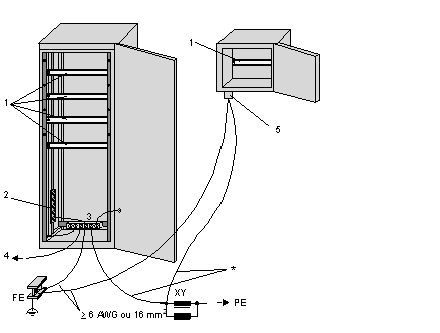

L'illustration ci-dessous montre comment mettre à la terre les armoires et les bornes du rail DIN :
1
Rail DIN de connexion de l'appareil Momentum et de ses accessoires
2
Système conducteur de référence ou rail (cuivre massif ou bornes reliées)
3
Barre de mise à la terre de l'armoire
4
Armoire latérale
5
Vis de mise à la terre (PE/FE) de l'armoire
FE
Terre fonctionnelle
PE
Terre de protection
XY
Bobine de mise à la terre
*
La section d'un conducteur dépend de la charge du système
