Les messages d'erreur sont enregistrés dans le mot d'entrée 5 (dans le registre 3x +4). Cette section explique comment interpréter les bits de ce registre.

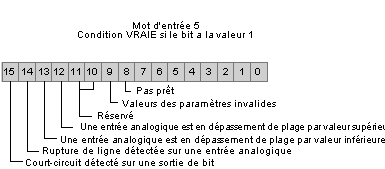

Ce schéma explique les messages d'erreur affichés par chaque bit. La valeur 1 indique que l'erreur s'est produite.
Cette erreur se produit lorsque l'embase n'a pas encore reçu de paramètres corrects ou lorsqu'elle vient de recevoir des paramètres pour la première fois et qu'elle les vérifie.
Paramètres incorrects (bit 9)
Cette erreur se produit lorsque l'embase refuse un ou plusieurs paramètres incorrects. L'embase continue à fonctionner avec les anciens paramètres jusqu'à ce qu'elle reçoive un ensemble complet de paramètres corrects.
Indication de dépassement de plage par valeur supérieure (bit 12)
Cette erreur se produit lorsque l'embase détecte une valeur d'entrée analogique en dépassement de plage par valeur supérieure. Le seuil dépend de la plage.
Indication de dépassement de plage par valeur inférieure (bit 13)
Cette erreur se produit lorsque l'embase détecte une valeur d'entrée analogique en dépassement de plage par valeur inférieure. Le seuil dépend de la plage.
Détection de rupture de ligne (bit 14)
La détection de rupture de ligne est possible pour la plage comprise entre 4 et 20 mA. Dans ce cas, un signal de courant inférieur à 2 mA est détecté sur l'une des entrées comme étant une rupture de ligne. Le mot d'entrée de cette voie renvoie la valeur -32 768.
Dans la plage comprise entre 1 et 5 Vcc, la détection de rupture de ligne est correctement considérée comme détection de sous-tension. Une tension inférieure à 0,5 Vcc sur l'une des voies d'entrée est reconnue comme rupture de ligne. Le mot d'entrée de cette voie renvoie la valeur -32 768.
En cas de rupture de ligne, l'entrée est instable et le bit 14 n'est pas défini dans tous les cas. Une détection fiable de rupture de ligne n'est possible que si une résistance est branchée parallèlement aux bornes d'entrée. Cette résistance décharge la capacité de l'entrée, ce qui permet la détection de rupture de ligne.
La valeur de cette résistance dépend de la résistance interne du capteur. Des valeurs trop faibles peuvent influencer le signal d'entrée. Des valeurs trop élevées ralentissent la détection de rupture de ligne. Normalement, des valeurs inférieures à 100 kOhm conviennent.
Cette erreur se produit lorsque l'embase détecte un court-circuit sur une sortie de bit.
